Совет 1: Как построить пятиугольник с помощью циркуля

Правильный пятиугольник - это многоугольник, у которого все пять сторон и все пять углов равны между собой. Вокруг него легко описать окружность. Построить пятиугольник и поможет именно эта окружность.

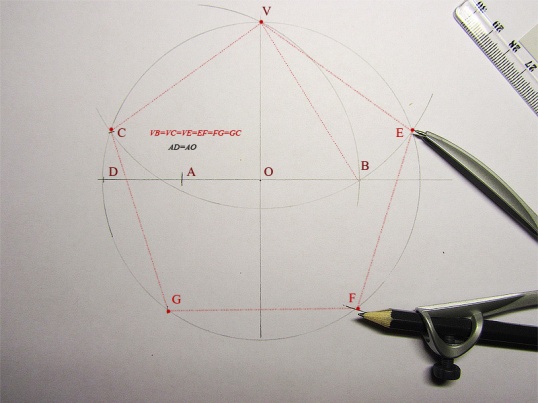

Как построить пятиугольник с помощью циркуля
Инструкция
1
В первую очередь необходимо построить циркулем окружность. Центр окружности пусть совпадает с точкой O. Проведите оси симметрии перпендикулярные друг другу. В точке пересечения одной из этих осей с окружностью поставьте точку V. Эта точка будет вершиной будущего пятиугольника. В точке пересечения другой оси с окружностью расположите точку D.
2
На отрезке OD найдите середину и отметьте в ней точку А. После этого нужно построить циркулем окружность с центром в этой точке. Кроме того, она должна проходить через точку V, то есть, радиусом CV. Точку пересечения оси симметрии и этой окружности обозначьте за В.
3
После этого при помощи циркуля проведите окружность такого же радиуса, поставив иголку в точку V. Пересечение этой окружности с первоначальной обозначьте как точку F. Эта точка станет второй вершиной будущего правильного пятиугольника.
4
Теперь нужно провести такую же окружность через точку Е, но с центром в F. Пересечение только что проведенной окружности с первоначальной обозначьте как точку G. Эта точка так же станет еще одной из вершин пятиугольника. Аналогичным образом необходимо построить еще один круг. Центр его в G. Точка пересечения его с первоначальной окружностью пусть будет H. Это последняя вершина правильного многоугольника.
5
У вас должно получиться пять вершин. Остается их просто соединить по линейке. В результате всех этих операций вы получите вписанный в окружность правильный пятиугольник.
Видео по теме
Полезный совет
Таким нехитрым способом можно построить не только пятиугольник. Для того чтобы построить треугольник, необходимо разведите ножки циркуля на расстояние, равное радиусу окружности. Затем в любую точку установите иглу. Проведите тонкую вспомогательную окружность. Две точки пересечения окружностей, а так же точка, в которой была ножка циркуля образуют три вершины правильного треугольника.
Источники:
  • как начертить пятигранник

Совет 2 : Как начертить окружность

Окружность — геометрическое место точек плоскости, равноудалённых от заданной точки, называемой центром, на заданное ненулевое расстояние, называемое её радиусом.
Как начертить окружность
Вам понадобится
  • Циркуль, линейка, лист бумаги.
Инструкция
1
Возьмите в руки циркуль и линейку. Раздвиньте ножки циркуля на расстояние равное радиусу необходимой окружности. Это легко сделать, измерив расстояние между ножками циркуля с помощью линейки
2
Воткните ножку циркуля с иглой в лист бумаги туда, где должен находиться центр окружности.
3
Начинайте вращать циркуль относительно ножки с иголкой, при этом следите за тем чтобы ножка с грифелем была плотно прижата к листку. Вращайте до тех пор, пока линия не замкнётся. В результате на листке вы получите окружность необходимого вам радиуса.
Видео по теме
Обратите внимание
При работе с циркулем можно повредить поверхность рабочего стола, при втыкании циркуля в лист бумаги. Чтобы этого избежать подложите под него ещё нескольо листов и все крепко закрепите.
Полезный совет
Закрепите лист бумаги или крепко прижмите его к столу. Если этого не сделать, то лист может легко сдвинуться и окружность не получится.
Источники:
  • Как сделать макет геометрических фигур- Как научиться рисовать

Совет 3 : Как начертить пятиугольник

Тема деления окружности на равные части с целью построения правильных вписанных многоугольников издавна занимала умы древних ученых. Эти принципы построения с применением циркуля и линейки были изложены еще в эвклидовых «Началах». Однако лишь спустя два тысячелетия эта задача была полностью решена не только графически, но и математически.
Как начертить пятиугольник
Инструкция
1
Приближенное построение правильного пятиугольника способом А. Дюрера, с помощью циркуля и линейки (через две окружности с общим радиусом, равным стороне пятиугольника).
2
Построение правильного пятиугольника на основе правильного десятиугольника, вписанного в окружность (соединив вершины десятиугольника через одну).
3
Графическое построение через вычисленный внутренний угол пятиугольника с помощью транспортира и линейки (сумма углов выпуклого n-угольника равна Sn=180°(n - 2), т.к. у правильного многоугольника все углы равны). При n=5, S5=5400, тогда величина угла 1080.

А так же с помощью окружности и двух лучей, выходящих из ее центра, при условии, что угол между ними равен 720, т.к. (36005=720). Их пересечение с окружностью даст отрезок, равный стороне пятиугольника.
4
Еще один простой графический способ: поделить диаметр заданной окружности AB на три части (AC=CD=DE). Из точки D опустить перпендикуляр до пересечения с окружность в точках E, F.

Проведя прямые через отрезки EC и FC до пересечения с окружностью, получим точки G, H.

Точки G,E,B,F,H – вершины правильного пятиугольника.
5
Построение с помощью приема Биона (позволяющего построить правильный вписанный в окружность многоугольник с любым числом сторон n по заданному соотношению).

Например: для n=5. Построим правильный треугольник ABC, где AB – диаметр заданной окружности. Найдем на AB точку D, по следующему соотношению: AD : AB = 2 : n. При n=5, AD=25*AB. Проведем прямую через CD до пересечения с окружностью в точке E. Отрезок AE – сторона правильного вписанного пятиугольника.

При n=5,7,9,10 погрешность построения не превышает 1%. С возрастанием n, погрешность приближения растёт, но остаётся меньше 10,3%.
6
Построение по заданной стороне по методу Л. Да Винчи (используя соотношение между стороной многоугольника (аn) и апофемой (ha): аn/2 : ha =3/(n-1), которое можно выразить так: tg180°/n =3/(n-1)).
7
Общий способ построения правильных многоугольников по заданной стороне по методу Ф. Коваржика (1888 г.), на основе принципа Л. да Винчи.

Единый способ построения правильного n-угольника на основании теоремы Фалеса.

Можно добавить только, что приближенные методы построения многоугольников оригинальны, просты и красивы.

Совет 4 : Как построить окружность

Окружность еще древние греки считали самой совершенной и гармоничной из всех геометрических фигур. В их ряду окружность является простейшей кривой, а ее совершенство заключается в том, что все составляющие ее точки располагаются на одинаковом расстоянии от ее центра, вокруг которого она "скользит сама по себе". Неудивительно, что способы построения окружности начали интересовать математиков еще в древности.
Окружность еще древние греки считали самой совершенной и гармоничной из всех геометрических фигур
Вам понадобится
  • * циркуль;
  • * бумага;
  • * лист бумаги в клеточку;
  • * карандаш;
  • * веревка;
  • * 2 колышка.
Инструкция
1
Самый простой и популярный с древности и по сей день - построение окружности при помощи специального инструмента - циркуля (от лат. "circulus" - круг, окружность). Для такого построения сперва нужно отметить центр будущей окружности - например, пересечением 2х штрихпунктирных линий под прямым углом, и выставить шаг циркуля, равный радиусу будущей окружности. Далее установите ножку циркуля в отмеченный центр и, поворачивая ножку с грифелем вокруг него, проведите окружность.
Построение окружности при помощи циркуля
2
Без циркуля окружность построить тоже возможно. Для этого потребуется карандаш и лист бумаги в клеточку. Отметьте начало будущей окружности - точку А и запомните простой алгоритм: три – один, один – один, один – три. Для построения первой четверти окружности продвиньтесь из точки А на три клетки вправо и на одну вниз и зафиксируйте точку В. Из точки В - на одну клетку вправо и одну вниз и отметьте точку С. И из точки С - на одну клетку вправо и три вниз в точку D. Четверть окружности готова. Теперь для удобства можно развернуть лист против часовой стрелки так, чтобы точка D оказалась вверху, и по тому же алгоритму достроить оставшиеся 3/4 окружности.
Построение окружности без циркуля
3
Но что делать, если нам нужно построить окружность большего размера, чем позволяет тетрадный лист и шаг циркуля - например, для игры? Тогда нам потребуется веревочка длины, равной радиусу желаемой окружности, и 2 колышка. Колышки привяжите к концам веревки. Один из них воткните в землю, а другим при натянутой веревке начертите окружность.
Вполне возможно, что одним из этих способов построения окружности воспользовался и изобретатель колеса - по сей день одного из самых гениальных изобретений человечества.
Видео по теме

Совет 5 : Как правильно строить шестиугольник

Шестиугольником считается многоугольник, обладающий шестью углами и шестью сторонами. Многоугольники бывают как выпуклыми, так и вогнутыми. У выпуклого шестиугольника все внутренние углы тупые, у вогнутого один или более угол является острым. Шестиугольник достаточно легко построить. Это делается в пару шагов.
Правильный выпуклый шестиугольник
Вам понадобится
  • Карандаш, листок бумаги, линейка
Инструкция
1
Берется листок бумаги и на нем отмечается 6 точек примерно так, как это показано на рис. 1.
рис.1
2
После того, как были отмечены точки, берется линейка, карандаш и с их помощью последовательно, друг за другом соединяются точки так, как это выглядит на рис. 2.
Рис. 2. Получается выпуклый шестиугольник.
Видео по теме
Обратите внимание
Сумма всех внутренних углов шестиугольника равна 720 градусам.

Совет 6 : Как чертить пятиугольник

Существуют два основных способа построения правильного многоугольника с пятью сторонами. Оба они предполагают использование циркуля, линейки и карандаша. Первый способ представляет собой вписывание пятиугольника в окружность, а второй способ основывается на заданной длине стороны вашей будущей геометрической фигуры.
Как чертить пятиугольник
Вам понадобится
  • Циркуль, линейка, карандаш
Инструкция
1
Первый способ построения пятиугольника считается более «классическим». Для начала постройте окружность и как-либо обозначьте ее центр (традиционно для этого используется буква О). Затем проведите диаметр этой окружности (назовем его АВ) и разделите один из двух полученных радиусов (например, ОА) ровно пополам. Середину этого радиуса обозначим буквой С.
2
Из точки О (центра исходной окружности) проведите еще один радиус (ОD), который будет строго перпендикулярен проведенному ранее диаметру (АВ). Затем возьмите циркуль, поставьте его в точку С и отмерьте расстояние до пересечения нового радиуса с окружностью (СD). Это же расстояние отложите на диаметре АВ. Вы получите новую точку (назовем ее Е). Отмерьте циркулем расстояние от точки D до точки Е – оно будет равно длине стороны вашего будущего пятиугольника.
3
Поставьте циркуль в точку D и отложите на окружности расстояние, равное отрезку DЕ. Повторите эту процедуру еще 3 раза, а затем соедините точку D и 4 новые точки на исходной окружности. Получившаяся в результате построения фигура будет правильным пятиугольником.
4
Чтобы построить пятиугольник другим способом, для начала начертите отрезок. Например, это будет отрезок АВ длиной 9 см. Далее разделите ваш отрезок на 6 равных частей. В нашем случае длина каждой части будет составлять 1,5 см. Теперь возьмите циркуль, поставьте его в один из концов отрезка и проведите окружность или дугу с радиусом, равным длине отрезка (АВ). Затем переставьте циркуль в другой конец и повторите операцию. Полученные окружности (или дуги) пересекутся в одной точке. Назовем ее C.
5
Теперь возьмите линейку и проведите прямую через точку С и центр отрезка AB. Затем начиная от точки С отложите на этой прямой отрезок, составляющий 4/6 отрезка AB. Второй конец отрезка обозначим буквой D. Точка D будет являться одной из вершин будущего пятиугольника. Из этой точки проведите окружность или дугу с радиусом, равным АВ. Эта окружность (дуга) пересечет ранее построенные вами окружности (дуги) в точках, являющихся двумя недостающими вершинами пятиугольника. Соедините эти точки с вершинами D, А и В, и построение правильного пятиугольника будет завершено.
Видео по теме

Совет 7 : Как нарисовать правильный пятиугольник

Правильный пятиугольник – это геометрическая фигура. Она имеет пять углов и равные стороны. Изображение пятиугольника широко применяют повсюду – начиная от канцтоваров и заканчивая огромными строениями, например «Пентагон» - министерство обороны США. Нарисовать его можно, не прибегая к измерению сторон линейкой.
Как нарисовать правильный пятиугольник
Вам понадобится
  • Альбомный лист, карандаш, циркуль, линейка и ластик.
Инструкция
1
Посередине листика проведите горизонтальную осевую линию. Поделите ее пополам и поставьте ножку циркуля в получившуюся точку. Затем сделайте круг произвольного диаметра. В его середине будет нарисован правильный пятиугольник.
2
В точке пересечения круга с горизонтальной линией, точке В, поставьте ножку циркуля и измерьте расстояние до противоположной стороны. Это будет размер диаметра фигуры. Теперь изобразите полукруг с радиусом, равным диаметру нарисованного круга. Края линии должны чуть-чуть заходить дальше верхней и нижней точек. Таким же образом нарисуйте полукруг с противоположной стороны. Через точки пересечения двух полукругов над верхней и под нижней точками проведите осевую вертикальную линию.
3
Ножку циркуля поставьте в точку В. Измерьте расстояние до точки О – места пересечения двух осевых линий. Нарисуйте полукруг с радиусом, равным длине отрезка ОВ. Отметьте точки пересечения с границей круга. Через них проведите вертикальную линию. Она будет пересекаться с горизонтальной осевой линией. В точку пересечения С поставьте ножку циркуля и измерьте расстояние до А. Изобразите круг с радиусом равным полученному расстоянию СА.
4
На месте пересечении круга с осевой горизонтальной линией поставьте точку D. Ножку циркуля поставьте в А и проведите полукруг с радиусом АD. Точки пересечения с кругом обозначьте Е и F.
5
Круг с центром в точке С пересекается с горизонтальной линией оси в точках D и условно с точкой М. В точке А поставьте ножку циркуля и проведите полукруг с радиусом АМ. Точки его пересечения с кругом, с центром О обозначьте Н и G. Таким образом точки А, F, H, G и Е будут являться вершинами правильного пятиугольника. Теперь соедините прямыми линиями попарно: AF, FH, HG, GE и EA. В результате получился нарисованный правильный пятиугольник AFHGE.
Обратите внимание
Как построить правильный пятиугольник? Какой способ самый простой?  Самый простой- взять трафарет с пятиугольником и обвести. Второй по простоте- с линейкой и транспортиром. Третий- с линейкой, циркулем и калькулятором: 1)нарисовать окружность с радиусом равным стороне пятиугольника. 2)нарисовать такую же окружность с центром на одной из точек первой окружности.
Полезный совет
Как построить правильный пятиугольник - для того чтоб построить пятиугольник вам необходимо иметь под рукой : лист бумаги, простой карандаш , линейку, циркуль, ластик.. Теперь вам надо знать размеры вашего пятиугольника.  Это будет центр вашего пятиугольника. Как нарисовать правильный пятиугольник с равными сторонами. После того как мы узнали что диаметр круга составляет двадцать сантиметров это информация нам сильно облегчает задачу.

Совет 8 : Как начертить пятиугольник при помощи циркуля

Задача построения правильного пятиугольника сводится к задаче деления окружности на пять равных частей. Поскольку правильный пятиугольник - это одна из фигур, содержащая в себе пропорции золотого сечения, его построением издавна интересовались живописцы и математики. Теперь найдены несколько способов построения правильного многоугольника, вписанного в заданную окружность.
Как начертить пятиугольник при помощи циркуля
Вам понадобится
  • - линейка
  • - циркуль
Инструкция
1
Очевидно, что если построить правильный десятиугольник, а затем соединить его вершины через одну, то получим пятиугольник. Для построения десятиугольника начертите окружность заданного радиуса. Обозначьте ее центр буквой O. Проведите два перпендикулярных друг друга радиуса, на рисунке они обозначены как OA1 и OB. Радиус OB разделите пополам с помощью линейки или методом деления отрезка пополам с помощью циркуля. Постройте маленькую окружность с центром C в середине отрезка OB радиусом, равным половине OB.
Соедините точку C с точкой A1 на исходной окружности по линейке. Отрезок CA1 пересекает вспомогательную окружность в точке D. Отрезок DA1 равен стороне правильного десятиугольника, вписанного в данную окружность. Циркулем отметьте этот отрезок на окружности, затем соедините точки пересечения через одну и вы получите правильный пятиугольник.
2
Еще один способ нашел немецкий художник Альбрехт Дюрер. Чтобы построить пятиугольник по его способу, начните снова с построения окружности. Снова отметьте ее центр O и проведите два перпендикулярных радиуса OA и OB. Радиус OA разделите пополам и середину отметьте буквой C. Установите иглу циркуля в точку C и раскройте его до точки B. Проведите окружность радиуса BC до пересечения с диаметром исходной окружности, на котором лежит радиус OA. Точку пересечения обозначьте D. Отрезок BD - сторона правильного пятиугольника. Отложите этот отрезок пять раз на исходной окружности и соедините точки пересечения.
3
Если же требуется построить пятиугольник по его заданной стороне, то вам нужен третий способ. Начертите по линейке сторону пятиугольника, обозначьте этот отрезок буквами A и B. Разделите его на 6 равных частей. Из середины отрезка AB проведите луч, перпендикулярный отрезку. Постройте две окружности радиусом AB и центрами в A и B, как если бы вы собирались делить отрезок пополам. Эти окружности пересекаются в точке С. Точка C при этом лежит на луче, исходящем перпендикулярно вверх из середины AB. Отложите от C вверх по этому лучу расстояние, равное 4/6 от длины AB, обозначьте эту точку D. Постройте окружность радиуса AB с центром в точке D. Пересечение этой окружности с двумя вспомогательными построенными ранее даст последние две вершины пятиугольника.
Обратите внимание
Отношение диагонали правильного пятиугольника к его стороне составляет золотое сечение (иррациональное число (1+√5)/2).

Каждый из пяти внутренних углов пятиугольника равен 108°.
Полезный совет
Если соединить вершины правильного пятиугольника диагоналями, то получится пентаграмма.
Источники:
  • Построение правильных многоугольников с помощью циркуля и линейки

Совет 9 : Как построить правильный пятиугольник

Построение правильных пятиугольников можно с помощью циркуля и линейки. Правда, процесс это достаточно длительный, как, впрочем, и построение любого правильного многоугльника с нечетным количеством сторон. Современные компьютерные программы позволяют сделать это за несколько секунд.
Как построить правильный пятиугольник
Вам понадобится
  • - компьютер с программой AutoCAD.
Инструкция
1
Найдите в программе AutoCAD верхнее меню, а в нем — вкладку «Главная». Нажмите на нее левой клавишей мыши. Появится панель «Рисование». Появятся разные типы линий. Выберите замкнутую полилинию. Она и представляет собой многоугольник, остается только ввести параметры. AutoCAD. Позволяет рисовать самые разные правильне многоугольники. Число сторон может достигать 1024. Можно использовать и командную строку, в зависимости от версии набрав « _polygon» или «мн.-угол».
2
Вне зависимости от того, пользуетесь ли вы командной строкой или контекстными меню, на экране у вас появится окошко, в которое предлагается ввести количество сторон. Введите туда цифру «5» и нажмите Enter. Вам будет предложено определить центр пятиугольника. Вбейте в появившееся окошко координаты. Можно обозначить их как (0,0), но могут быть и любые другие данные.
3
Выберите нужный способ построения. . AutoCAD предлагает три варианта. Пятиугольник может быть описанным вокруг окружности или вписанным в нее, но можно построить его и по заданному размеру стороны. Выберите нужный вариант и нажмите на ввод. В случае необходимости задайте радиус окружности и тоже нажмите enter.
4
Пятиугольник по заданной стороне сначала строится точно так же. Выберите «Рисование», замкнутую полилинию и введите число сторон. Правой клавишей мыши вызовите контекстное меню. Нажмите команду «edge” или «сторона”. В командной строке наберите координаты начальной и конечной точек одной из сторон пятиугольника. После этого пятиугольник появится на экране.
5
Все операции можно выполнять с помощью командной строки. Например, для построения пятиугольника по стороне в русскоязычной версии программы введите букву «с». В англоязычной версии это будет «_e”. Чтобы построить вписанный или описанный пятиугольник, введите после определения количества сторон буквы «о» или «в» (либо же английские "_с" или "_i" )
Видео по теме
Источники:
  • Техническое черчение. Построение многоугольников
  • Уроки AutoCAD

Совет 10 : Как начертить изометрию окружности

Соотношение углов и плоскостей любого предмета визуально меняется в зависимости от положения объекта в пространстве. Именно поэтому деталь на чертеже обычно выполняется в трех ортогональных проекциях, к которым добавлено пространственное изображение. Обычно это изометрическая проекция. При ее выполнении не используются точки схода, как при построении фронтальной перспективы. Поэтому размеры по мере удаления от наблюдателя не меняются.
Как начертить изометрию окружности
Вам понадобится
  • - линейка;
  • - циркуль;
  • - лист бумаги.
Инструкция
1
Изометрическая проекция строится в системе трех осей - X, Y и Z. Точку их пересечения пометьте как О. Ось ОZ всегда идет строго вертикально. Остальные располагаются к ней под некоторым углом.
2
Определите направления осей. Для этого начертите из точки О окружность произвольного радиуса. Центральный угол ее равен 360º. Разделите окружность на 3 равные часть, использовав в качестве базового радиуса ось ОZ. При этом угол каждого сектора будет равен 120º. Два новых радиуса как раз и представляют собой нужные вам оси ОX и OY.
3
Представьте себе, как будет выглядеть окружность, если ее поместить к зрителю под некоторым углом. Она превратится в эллипс, у которого есть большой и малый диаметры.
4
Определите положение диаметров. Разделите углы между осями пополам. Соедините точку О с этими новыми точками тонкими линиями. Положение центра окружности зависит от условий задания. Отметьте его точкой и проведите к ней в обе стороны перпендикуляр. Эта линия определит положение большого диаметра.
5
Вычислите размеры диаметров. Они зависят от того, применяете вы коэффициент искажения или нет. В изометрии этот коэффициент по всем осям составляет 0,82, но довольно часто его округляют и принимают за 1. С учетом искажения большой и малый диаметры эллипса составляют соответственно 1 и 0,58 от исходного. Без применения коэффициента эти размеры составляют 1, 22 и 0, 71 диаметра первоначальной окружности.
6
Разделите каждый диаметр пополам и отложите от центра окружности большие и малые радиусы. Начертите эллипс.
Видео по теме
Обратите внимание
Для создания объемного изображения можно построить не только изометрическую, но и диметрическую проекцию, а также фронтальную или линейную перспективу. Проекции используются при построении чертежей деталей, а перспективы - в основном в архитектуре. Окружность в диметрии тоже изображается как эллипс, но там другое расположение осей и другие коэффициенты искажения. При выполнении различных видов перспектив учитываются изменения размеров при удалении от наблюдателя.

Совет 11 : Как найти центр описанной окружности

Иногда около выпуклого многоугольника можно начертить окружность таким образом, чтобы вершины всех углов лежали на ней. Такую окружность по отношению к многоугольнику надо называть описанной. Ее центр не обязательно должен находиться внутри периметра вписанной фигуры, но пользуясь свойствами описанной окружности, найти эту точку, как правило, не очень трудно.
Как найти центр описанной окружности
Вам понадобится
  • Линейка, карандаш, транспортир или угольник, циркуль.
Инструкция
1
Если многоугольник, около которого нужно описать окружность, начерчен на бумаге, для нахождения центра круга достаточно линейки, карандаша и транспортира либо угольника. Измерьте длину любой из сторон фигуры, определите ее середину и поставьте в этом месте чертежа вспомогательную точку. С помощью угольника или транспортира проведите внутри многоугольника перпендикулярный этой стороне отрезок до пересечения с противоположной стороной.
2
Проделайте эту же операцию с любой другой стороной многоугольника. Пересечение двух построенных отрезков и будет искомой точкой. Это вытекает из основного свойства описанной окружности - ее центр в выпуклом многоугольнике с любым числом сторон всегда лежит в точке пересечения серединных перпендикуляров, проведенных к этим сторонам.
3
Для правильных многоугольников определение центра вписанной окружности может быть намного проще. Например, если это квадрат, то начертите две диагонали - их пересечение и будет центром вписанной окружности. В правильном многоугольнике с любым четным числом сторон достаточно соединить вспомогательными отрезками две пары лежащих друг напротив друга углов - центр описанной окружности должен совпадать с точкой их пересечения. В прямоугольном треугольнике для решения задачи просто определите середину самой длинной стороны фигуры - гипотенузы.
4
Если из условий неизвестно, можно ли в принципе начертить описанную окружность для данного многоугольника, после определения предполагаемой точки центра любым из описанных способов вы можете это выяснить. Отложите на циркуле расстояние между найденной точкой и любой из вершин, установите циркуль в предполагаемый центр окружности и начертите круг - каждая вершина должна лежать на этой окружности. Если это не так, значит, не выполняется одно из основных свойств и описать окружность около данного многоугольника нельзя.

Совет 12 : Как начертить треугольник в окружности

Около каждого треугольника можно описать одну-единственную окружность. Соответственно, треугольник будет вписанным, то есть таким, у которого все вершины лежат на окружности. Начертить такой треугольник можно на листе бумаги с помощью линейки, транспортира и циркуля, а также в программе AutoCAD.
Как начертить треугольник в окружности
Вам понадобится
  • - бумага;
  • - чертежные инструменты;
  • - параметры треугольника;
  • - компьютер с программой AutoCAD.
Инструкция
1
Вычислите радиус окружности, в которую вам нужно вписать треугольник. Для того чтобы начертить сам треугольник, вам необходимо знать размеры трех его сторон, двух сторон и ограниченного ими угла, двух углов и стороны между ними. Все указанные размеры нужны для вычисления радиуса. Для построения достаточно знать длину стороны и угол или размеры двух сторон.
2
В зависимости от того, что вам известно, вычислите радиус. Он равен длине стороны, деленной на удвоенный синус противолежащего угла, то есть R=a/2sinα. Найти его можно и как частное от деления произведения всех сторон на учетверенную площадь, то есть R=abc/4S. Знаменатель этой дроби, в свою очередь, можно представить как квадратный корень из выражения p(p-2a)(p-2b)(p-2c).
3
Начертите окружность. Обозначьте ее центр как О. Эта же точка будет являться ортоцентром треугольника, то есть точкой пересечения его серединных перпендикуляров.
4
Проведите радиус и в точке его пересечения поставьте точку А. Это будет одна из вершин треугольника. В любом случаев условиях дана длина одной из сторон. Начертите эту сторону, чтобы второй конец этого отрезка оказался на окружности. Это удобнее всего делать с помощью циркуля-измерителя. Разведите иголки на заданную длину и отметьте на окружности точку. Соедините ее с вершиной А. Поставьте точку В.
5
Чтобы вычертить вторую сторону, точно так же разведите ножки циркуля на длину второй стороны, отметьте точку С, соедините ее с вершинами В и А. Проверьте длину стороны СА. Если вы все выполнили правильно, то ее длина будет равна заданному размеру.
6
Зная хотя бы один угол, построение все равно начните со стороны. От одной из конечных точек отложите заданный угол. Проведите через эту новую точку отрезок до пересечения с окружностью. Проверьте его длину. Она должна быть равна длине второй стороны. Поставьте точку С. Соедините точки А и С прямой.
7
В программе AutoCAD равносторонний треугольник можно вычертить с помощью инструмента «Многоугольник», выставив в появившемся окошке нужное число сторон. Программа предложит вам выбрать между вписанным и описанным многоугольниками. Выберите первое. Центр окружности задается координатами или щелчком мыши по экрану.
8
Неправильный треугольник в этой программе можно построить двумя способами. Он может состоять из отдельных отрезков или быть одной полилинией, у которой совпадают начало и конец. Предпочтительнее первый способ. Построение мало чем отличается от того, что вы выполняли на бумаге. Начертите окружность заданного радиуса. Обозначьте на ней точку. От этой точки постройте с помощью инструмента «Линия» отрезок до пересечения с окружностью Следующий отрезок расположите по отношению к первому под заданным углом. Третий отрезок просто соединяет точки пересечения с окружностью двух уже существующих линий. Нужную команду можно вызвать через вкладку «Главная» в верхнем меню или ввести в командную строку команду _line.

Совет 13 : Как построить вписанную окружность

Окружность называется вписанной в многоугольник, если она полностью размещается внутри этого многоугольника. Каждая сторона описанной фигуры имеет с окружностью общую точку.
Как построить вписанную окружность
Вам понадобится
  • -циркуль
  • -карандаш
  • -линейка
  • -лист бумаги
Инструкция
1
Для построения необходимо найти внутри многоугольника центр вписанной окружности и определить ее радиус. Вписать окружность можно не в каждый многоугольник. Уточните, позволяют ли свойства заданной фигуры вписать в нее окружность. Не получится вписать окружность в произвольный неправильный многоугольник, не имеющий ни одной оси симметрии.
2
В любом треугольнике можно построить вписанную окружность, и эта окружность будет единственной для данного треугольника. Ее центр находится в точке пересечения биссектрис треугольника, поскольку именно биссектриса является геометрическим местом точек, одинаково удаленных от сторон угла.
3
Для нахождения центра вписанной окружности сделайте из тонкой бумаги копию заданного треугольника. Аккуратно сложите этот вспомогательный треугольник сторона к стороне от одной вершины. Линия сгиба разделит угол при вершине пополам. Повторите сложение от двух других вершин. Точка пересечения линий сгибов и будет центром вписанной окружности. Наложите копию на заданный треугольник и иглой циркуля поставьте точку центра. Для нахождения радиуса вписанной окружности опустите перпендикуляр на любую сторону треугольника. Полученным радиусом начертите окружность.
4
Из четырехугольников окружность можно вписать лишь в те, у которых суммы противоположных сторон равны. Под это условие подходят любые квадраты, ромбы и трапеции с определенными параметрами. В квадрате и ромбе центр вписанной окружности лежит в точке пересечения диагоналей. Радиус равен половине стороны квадрата или перпендикуляру, опущенному из центра на любую сторону ромба.
5
В трапеции радиус очевидно равен половине высоты. Центр лежит на средней линии трапеции. Для нахождения центра достаточно провести биссектрису любого угла трапеции до пересечения со средней линией.
6
В любой правильный многоугольник можно вписать окружность. Центр такой окружности лежит в точке пересечения биссектрис, а радиус равен перпендикуляру из центра на любую сторону.
Видео по теме
