Совет 1: Как сделать радио в домашних условиях

Если вы хотите заинтересовать своих детей техническим творчеством — попробуйте сделать вместе с ними детекторный радиоприемник. Преимущество такого приемника в том, что он не нуждается во внешнем источнике питания. Такая самоделка наверняка понравится и вам, а дети будут смотреть на него, как на настоящее чудо. Можно будет заодно объяснить им и природу радиоволн.
Радиоприемник можно сделать своими руками
Вам понадобится
  • Провод с эмалевой или шелковой изоляцией диаметром 0,3-0,6 мм
  • Круглый ферритовый стержень от старого радиоприемника
  • Тетрадный лист
  • Клей БФ или нитроцеллюлозный
  • Конденсатор 1500-4000 пФ
  • Клеммы
  • Гнезда для антенны, для заземления, для телефонов
  • Телефоны высокоомные или телефоны низкоомные и понижающий трансформатор (например, выходной от старого радиоприемника, ТВК от старого телевизора или трансформатор от трансляционного динамика)
  • Диод полупроводниковый точечный германиевый (например, Д9, Д2, Д18, ГД507, Д310)
  • Антенный провод медный голый диаметром 3-5 мм (можно антенный канатик) 15-20 м
  • Провод медный многожильный изолированный
  • Пластина из изолирующего материала — гетинакса, текстолита, оргстекла
  • Паяльник
  • Дрель
Инструкция
1
На ферритовый стержень намотайте полоску бумаги шириной 7-8 см. Бумагу намотайте в несколько слоев, закрепляя их клеем БФ так, чтобы получить плотный бумажный цилиндр. Цилиндр должен легко перемещаться по ферритовому стержню после высыхания.

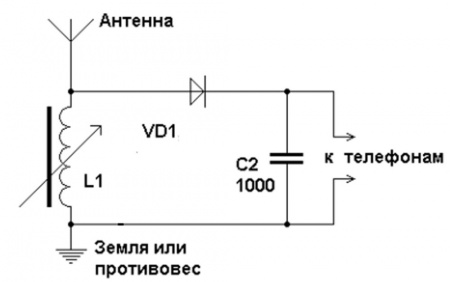

Схема детекторного приемника
2
На полученный цилиндр намотайте 100 витков провода с эмалевой или шелковой изоляцией. Наматывайте провод виток к витку. Концы обмотки закрепите клеем. Получилась катушка, которая на схеме обозначена L1.
3
Соберите приемник согласно указанной схеме. Полярность включения диода в данном случае значения не имеет. На выход приемника подключите высокоомные наушники (телефоны) Если таковых под рукой не найдется, можно использовать низкоомные — например, от плеера. Но их можно подключить только через понижающий трансформатор. В этом случае высокоомная обмотка трансформатора подключается к выходу приемника, а наушники — к низкоомной обмотке.
4
Детекторный приемник не может работать без хорошей антенны и заземления. Сделайте заземление. С помощью гибкого многожильного провода соедините вывод «земли» приемника с зачищенной от краски и ржавчины трубой батареи центрального отопления. Еще лучше соединить этот отвод с закопанным в землю на глубину 1-1,5 м металлическим предметом. Желательно, чтобы в этом месте и на этой глубине земля была влажной.
5
Антенну рекомендуется располагать как можно выше. Например, на крыше дома. Можно с пмощью груза забросить ее на высокое дерево. В крайнем случае, расположите ее по периметру комнаты в вашем жилом доме. Правда, в железобетонном доме такая антенна работать не будет. Антенной служит голый медный провод длиной 15-20 м.
6
Настройте приемник на радиостанцию путем перемещения ферритового стержня внутри катушки индуктивности. Если окажется, что ни одна радиостанция не попадает в диапазон настройки или слабо слышна на краю диапазона, изготовьте другую катушку, с большим илименьшим количеством витков. Обычно в катушке может быть от 60 до 220 витков.
Обратите внимание
Если у приемника наружная антенна, то для обеспечения грозобезопасности необходимо замкнуть с помощью какого-либо простого переключателя провода антенны и заземления, когда вы не пользуетесь приемником, либо во время грозы. Приближение грозы можно заметить по появляющемуся в наушниках треску электрических разрязов.
Полезный совет
В качестве металлического предмета для заземления подойдут старое ведро, кусок батареи, водопроводной трубы и т. д.
Источники:
  • как сделать радио своими руками

Совет 2: Как сделать радиоприемник

Самый простой вид радиоприемника – детекторный. В 50-е годы прошлого века советская промышленность выпускала одну модель детекторного приемника – «Комсомолец». В более поздние времена сборка такого приемника считалась хорошим практикумом для начинающих радиолюбителей. Вашему вниманию предлагаются рекомендации по тому, как сделать такой радиоприемник своими руками.
Как сделать радиоприемник
Вам понадобится
  • Катушка из-под ниток, обмоточный провод марки ПЭЛ, электромагнитные головные телефоны, точечный диод (детектор) типа Д9 или Д2, несколько конденсаторов постоянной емкости, зажимы или колодочки со штепсельными гнездами
Инструкция
1
Простейший детекторный приемник вы можете смонтировать на дощечке или панели. Но и это совсем необязательно для того, чтобы создать вполне работоспособный аппарат. Опытную модель можно собрать прямо на столе, где в развернутом виде будут лежать его детали. Такая наглядная модель позволяет вносить в приемник необходимые изменения, исправлять ошибки и производить настройку.
2
Возьмите обычную катушку из-под ниток, она станет каркасом. Намотайте на катушку внавалку примерно 450 витков провода. При этом через каждые 80 витков сделайте отводы. В местах отводов скрутите провод в виде петель. Вы получили многослойную катушка с несколькими отводами.
3
Теперь необходимо зачистить концы выводов и отводов смонтированной катушки. Делайте это аккуратно, чтобы сохранить провод. Теперь можете приступать непосредственно к сборке детекторного приемника.
4
Соедините начало катушки с одним из выводов диода-детектора, а ее конец с одной из контактных ножек провода головных телефонов. Свободные выводы детектора и телефонов соедините подходящим по размеру отрезком провода.
5
К проводнику, идущему от начала катушки к диоду, надежно прикрутите провод, которому будет назначена роль антенны. Конец этого антенного провода следует предварительно зачистить от изоляции.
6
Теперь необходимо прикрепить скруткой провод заземления к проводнику, соединяющему конец катушки с головными телефонами (назовем его заземленным проводником). Во время проведения экспериментов с приемником мы будем переключать заземленный проводник с одного вывода катушки на другой его вывод.
Соединение деталей детекторного приемника.
7
Наденьте на голову телефоны и прислушайтесь. Очень может быть, что сразу вы ничего не услышите. Такое возможно по той причине, что детекторный приемник не настроен на радиостанцию, слышимую в районе вашего местонахождения. В этом случае постарайтесь настроить приемник, изменяя количество витков антенного контура катушки, включаемой в контур антенны. Простейший детекторный приемник может быть настроен на радиостанции средневолнового или длинноволнового диапазонов. Впрочем, в силу объективных конструктивных ограничений приемник сможет принять сигналы далеко не каждой передающей станции, в особенности, очень удаленной.
8
С созданным вами детекторным приемником можно проводить интересные опыты, которые помогут понять принципы его работы и получить ценные навыки практического конструирования радиоаппаратуры.
Источники:
  • Первый радиоприемник

Совет 3: Как сделать радио схему

Прежде чем начинать самостоятельно разрабатывать конструкции радиоэлектронных устройств, необходимо научиться собирать такие устройства по готовым схемам. Для этого необходимо овладеть навыками пайки и чтения схем.
Как сделать радио схему
Инструкция
1
Если вы еще не умеете паять, вначале потренируйтесь на неисправный деталях. Прижмите вывод детали к слою канифоли в баночке, затем прикоснитесь к нему жалом паяльника, чтобы он слегка погрузился в канифоль. После этого вытащите вывод из канифоли, наберите на жало немного припоя и проведите по выводу. Он залудится. То же сделайте и с проводом. После этого сложите вывод и провод вместе, нанесите на место соединения паяльником сначала канифоль, а затем припой, и они спаяются. Лишь доведя эту операцию до автоматизма, приступите к сборке схемы из исправных деталей.
2
Пользуясь справочником, научитесь сопоставлять обозначения деталей на схемах с настоящими деталями. Узнайте, как называются их электроды. Определить, каким электродам соответствуют выводы реальной детали в каждом конкретном случае, можно также из справочника. Помните, что цоколевки даже у деталей в одинаковых корпусах различаются от типа к типу.
3
Особый случай возникает при монтаже микросхем. Для них в схеме указаны номера выводов, а на самих микросхемах они не обозначены. Положите корпус маркировкой вверх, и вывод, расположенный рядом с точкой, примите за первый. Нумерацию остальных выводов ведите против часовой стрелки (а с обратной стороны платы - по часовой). На первых порах, пока вы не умеете паять быстро, пользуйтесь для монтажа микросхем панельками, чтобы не перегревать их при пайке. Лишь впаяв панельку, устанавливайте в нее элемент.
4
Приобретите специальную универсальную печатную плату. Впаяйте в нее детали в следующем порядке: сначала все пассивные элементы (резисторы, конденсаторы, разъемы и тому подобное), затем дискретные полупроводниковые приборы (например, диоды, транзисторы), затем микросхемы. Соедините их выводы с обратной стороны платы обычными проводами. Учтите, что некоторые компоненты, например, органы управления и индикации, рациональнее устанавливать вне платы - на стенках корпуса.
5
Теперь тщательно проверьте монтаж на соответствие принципиальной схеме и подайте на готовую плату питание.
Видео по теме
Обратите внимание
Соблюдайте осторожность, чтобы не обжечься и не попасть под напряжение.

Совет 4: Как легко сделать выход на одну руку

Этот элемент довольно прост в исполнении, но в тоже время очень важен, так как является базой для других, более сложных элементов. Независимо от того, какой вы комплекции, вы сможете делать выход на одну руку.
Выход на одну
Инструкция
1
Подтягивания и отжимания. Чтобы вам легко выполнить этот элемент, научитесь подтягиваться на турнике 10 раз, не поджимая ног, а держа их прямо, и отжимайтесь от пола не менее 20 раз.
Очень важны подтягивания и отжимания.
2
Флажок. Следующий шаг - это зафиксировать флажок, как показано на картинке. Чтобы легче было сделать эту часть элемента, после подтягивания можно положить предплечье параллельно перекладине, после чего выйти во флажок.
Флажок.
3
Отжаться от турника. После того как вы выйдете в флажок, нужно зафиксировать вторую руку над турником, как показано на картинке. Чтобы вам было легче это сделать, можете немного раскачаться. С этого положения нужно отжаться от турника и выйти на ровные руки.
Обратите внимание
Будьте аккуратны, когда фиксируете флажок, так как если соскочит рука, можно повредить себе большой палец.
Полезный совет
Сразу может не получиться, но главное - это упорство и регулярность. Если вы разовьете эти два фактора, достигните больших результатов.
Источники:
  • как научиться делать выход на одну

Совет 5: Как сделать антенну для радио своими руками

Если вы приобрели всеволновый радиоприемник и хотите слушать дальние радиостанции диапазонов длинных средних и коротких волн, вам понадобится оснастить ваш радиоприемник внешней антенной. Такая антенна позволит вам проводить эксперименты и с детекторным приемником.
Для работы всеволнового радиоприемника необходима внешняя антенна
Вам понадобится
  • - провод или антенный канатик;
  • - изоляторы или ролики для электропроводки;
  • - инструменты для пайки;
  • - пассатижи, кусачки;
  • - оргстекло, стеклотекстолит;
  • - дрель со сверлами;
  • - неоновая лампа;
  • - переключатель типа рубильник.
Инструкция
1
В городских условиях важны габариты антенны и простота ее установки. По этим качествам вам больше всего подойдет Г-образная антенна. Она состоит из горизонтальной части и снижения. Длинна горизонтальной части стандартной Г-образной антенны может составлять от 20 до 40 метров. Чем антенна длиннее, тем выше будет общая чувствительность приемного устройства.
2
Выберите место для крепления горизонтальной части антенны. Подвесить антенну нужно максимально высоко над поверхностью земли. Закрепить горизонтальную часть можно за конструкции на крышах зданий, на специально установленных шестах и мачтах, на высоких деревьях. Главное - избегать близости токонесущих проводов и электроустановок. Провод горизонтальной части антенны крепится к опорам не непосредственно, а с помощью цепочки изолятором. В качестве изоляторов вы можете применить как специальные антенные, так и керамические или стеклянные ролики для внешней электропроводки, а также пластины из стеклотекстолита с просверленными в них отверстиями.
3
Вы можете изготовить антенну из одножильного медного, бронзового или алюминиевого провода, а также из специального многожильного антенного канатика. Причем медный провод надо взять сечением не менее 2мм, бронзовый - от 1,5 мм и больше, алюминиевый провод должен иметь диаметр не менее 4,5мм. Снижение антенны выполняется обычно из того же провода, что и горизонтальная часть. Если вы хотите изготовить антенну большей длины, сечение проводов необходимо будет увеличить.
4
Если вы хотите подвесить антенну на крышу высотного здания, смонтируйте ее сначала на земле, сразу закрепив изоляторы для подвески и отмерив снижение. Спустите с крыши здания трос, закрепите на нем дальний от снижения конец антенны, поднимите его на крышу и зафиксируйте. Далее таким же способом поднимите снижение антенны. В отверстие в оконной раме вставьте пластмассовую трубку, в трубку проденьте провод снижения и плотно обмотайте вокруг ближайшей трубы центрального отопления (трубу в этом месте предварительно надо очистить от краски). Это предохранит вас от поражения статическим электричеством во время дальнейшей работы.
5
Теперь таким же способом поднимите и зафиксируйте второй конец антенны. Крепить антенну можно с помощью вязки или болтовых соединений. Позаботьтесь о том, чтобы снижение не касалось краев крыши или каких-либо других конструкций. Для этих целей можно изготовить шесты-распорки с изолятором (например, роликом) на конце. В рабочем состоянии провод снижения должен соединяться с антенным гнездом приемника.
6
Для работы с внешней антенной вам понадобится установить электростатическую и грозовую защиту. В качестве электростатической защиты вы можете применить неоновую лампу (например, от стартера для ламп дневного света), включенную между антенной и заземлением. В качестве грозовой защиты примените простой переключатель, позволяющий замыкать провод снижения на «землю». Во время грозы пользоваться внешней антенной нельзя. В нерабочем состоянии снижение антенны всегда должно быть заземлено.
7
Смонтируйте снижение и переключатель грозовой защиты на пластине из оргстекла или стеклотекстолита. В отсутствии специально сделанного заземления вы можете использовать в качестве него трубу сети центрального отопления, предварительно зачистив ее от краски и припаяв к ней толстый медный провод.
