Совет 1: Как сделать рацию

Когда-то радиоконструирование было повсеместно распространенным увлечением. Сейчас радиолюбителей меньше, однако возможностей для творчества в этой сфере значительно больше, так как разнообразие и доступность радиоэлектронных элементов выросли в разы. Практически каждый может самостоятельно собрать несложный радиоприемник или, к примеру, вполне работоспособную рацию.

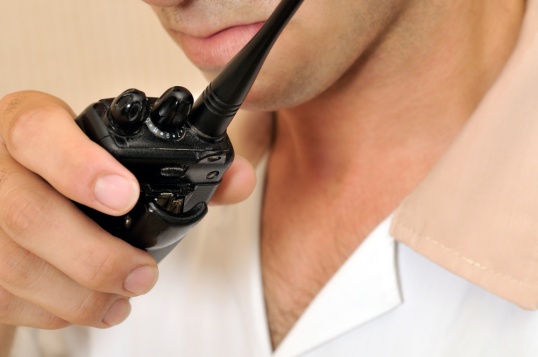

Как сделать рацию





Прежде чем сделать рацию, ответьте для себя на простой вопрос: что именно вам нужно — интересный опыт в радиоконструировании, или работающее устройство для связи на расстоянии? Если второе, то проще купить готовую рацию. Это значительно быстрее, проще, скорее всего — дешевле, и точно надежнее. Готовые рации продаются в магазинах, торгующих сотовыми телефонами, они сертифицированы для применения в  России и используют разрешенные радиочастотные диапазоны.



Если же вы хотите непременно сделать рацию самостоятельно, то последовательность шагов также будет не слишком сложной:



  1. Найдите схему. Если не удается отыскать схему в интернете (что крайне маловероятно), воспользуйтесь подшивкой журнала «Радио» или любой книгой для радиолюбителей, они есть в любой библиотеке.

  2. Приобретите необходимые детали. Рация — весьма простое радиоустройство, так что деталей понадобится немного. Проверьте по схеме, все ли необходимые детали есть в наличии. Понадобятся также антенна, динамик, микрофон, включатель, переключатель, источник постоянного тока, текстолитовая плата для монтажа (возможно две, в зависимости от схемы), некоторое количество соединительных проводов.

  3.  Для соединения деталей понадобятся паяльник, припой и канифоль. Впрочем, если вы решились собирать рацию самостоятельно, то в этой части вопросов возникать не должно.

  4. Расположите детали в соответствии со схемой на одной стороне текстолитовой платы.

  5. С другой стороны соедините их контакты проводами.




Сборка самодельной рации завершена. Будьте готовы к тому, что для ее нормальной работы может потребоваться настройка: запаситесь переменными резисторами и конденсаторами различной емкости.



Помните, что ряд диапазонов радиочастот в России зарезервированы для военных нужд, и работа любительских радиоустройств в этих радиочастотных диапазонах не разрешается.



Видео по теме

Совет 2 : Как спаять радио

Радиолюбительство является одним из самых увлекательных занятий. Когда собранный из кучки разрозненных деталей радиоприемник вдруг оживает, его творец испытывает подлинную радость. А учитывая, что конструкцию приемника можно усложнять и улучшать почти бесконечно, поводов для радости будет очень много.
Как спаять радио
Инструкция
1
Для сборки радиоприемника найдите его принципиальную схему или точно следуйте приведенному ниже описанию. Самой простой является сборка детекторного приемника, для которого даже не требуются батарейки, поэтому начать лучше именно с него. Он питается токами, индуцируемыми в наружной антенне. Предварительно сделайте антенну, вам понадобится катушка провода в лаковой изоляции диаметром примерно 0,5 мм.
2
Для изготовления антенны раз десять протяните провод между двумя вбитыми гвоздями, подходящими крючками и т.д., находящимися в 7-10 метрах друг от друга. Затем снимите провода с одного из гвоздей, зажмите их в дрель и скрутите антенный канатик. Его надо будет натянуть между фарфоровыми изоляторами на улице – например, на крыше дома, между крышей и деревом и т.д. А от канатика ввести в дом провод снижения, по которому радиоволны будут поступать на вход приемника. Если вы живете в квартире, антенну можно разместить по периметру окна или натянуть под потолком.
3
Кроме антенны, вам потребуется заземление. В квартире им может служить труба радиатора отопления – зачистите ее напильником и прикрутите провод. В частном доме хорошее заземление можно сделать, припаяв к старому ведру провод и закопав ведро в землю. Перед закапыванием ведра вылейте в яму ведро воды. Провода от заземления и антенны должны аккуратно подходить к тому месту, где вы будете монтировать радиоприемник.
4
Для монтажа детекторного приемника вам понадобится отрезок ферритового стержня длиной примерно 7-8 см и толщиной порядка сантиметра, его можно взять из старого заводского радиоприемника или приобрести в магазине радиотоваров. На стержень наматывается на клею бумажный каркас – так, чтобы стержень мог передвигаться в нем с некоторым усилием.
5
Намотайте на каркас со вставленным стержнем примерно 80 витков провода диаметром 0,2 - 0,3 мм. Концы провода закрепите изолентой. Вы получили катушку индуктивности, с ее помощью будет производиться настройка на станции средневолнового диапазона. Для длинноволнового диапазона катушка должна содержать примерно 300 витков провода (понадобится более длинный стержень).
6
Параллельно катушке подключите конденсатор емкостью 120-150 пФ (пикофарад). Один вывод катушки соедините с заземлением и от него же пустите на высокоомные головные телефоны (ТОН-2 и им подобные с сопротивлением не меньше 1600 Ом). Второй вывод катушки подключается к антенне и от нее же идет на анод точечного диода. Катод диода подключается ко второму выводу головных телефонов. Параллельно разъему телефонов подключите конденсатор емкостью от 2200 до 6800 пФ.
7
Детекторный приемник готов! Наденьте наушники и начните медленно перемещать ферритовый стержень внутри катушки. Параметры колебательного контура, состоящего из катушки и включенного параллельно ей конденсатора, при этом будут меняться. Как только частота контура совпадет с частотой радиостанции, вы услышите в наушниках радиопередачу.
8
Для опытов приемник можно монтировать буквально «на коленке». Но лучше сразу привыкать делать все аккуратно и надежно. Основой для приемника может стать пластинка картона: прокалывайте отверстия под выводы деталей, спаивайте их с нижней стороны монтажным проводом.
9
Постоянный конденсатор в колебательном контуре можно заменить переменным, тогда вы сможете настраиваться на станции, вращая ручку конденсатора. Со временем вы можете добавить к приемнику простейший усилитель на одном-двух транзисторах, что значительно усилит громкость звука. Но для питания такого приемника уже понадобится батарейка.
Видео по теме
Источники:
  • как спаять антенну

Совет 3 : Как сделать простую рацию

Портативные рации есть у многих. Купить их в магазине не составляет проблемы, но их работе очень часто мешают наземные препятствия, провода и металлические предметы. Но можно собрать стационарную рацию небольшой мощности с увеличенным радиусом действия. Она может стоять дома или на даче, а хорошая антенна увеличит радиус ее действия до 5-10 км в любых условиях.
Как сделать простую рацию
Вам понадобится
  • - детали от старого лампового радиоприемника или телевизора;
  • - паяльник;
  • - принадлежности для пайки;
  • - лист алюминия.
Инструкция
1
Сделайте из алюминиевого листа шасси П-образной формы с учетом габаритов имеющихся у вас деталей. Снабдите его передней вертикальной панелью из алюминия. На ней можно будет расположить органы управления. Блок питания возьмите готовый от радиоприемника, телевизора, радиолы и т.п. Необходимо, чтобы он давал постоянное анодное напряжение 150-250В и напряжение накала 6,3В.
Соберите трансиверную схему
2
Соберите рацию по трансиверной схеме, как показано на рисунке. Катушка контура приемопередатчика выполняется из медного провода диаметром 1 мм. Провод возьмите голый, а еще лучше - посеребренный. Для диапазона 27-30 мГц ее наматывают на стержень диаметром 12 мм, и она содержит 4 витка с отводом посередине.
3
Катушка связи с антенной содержит 1-2 витка такого же провода и располагается поверх катушки контура. Дроссели Др1, Др2 и Др3 намотайте на сопротивления ВС-0,25 сопротивлением не ниже 1 мОм. Они содержат по 0,5 м провода ПЭЛ-0,15.
4
Конденсатор настройки С можно взять керамический на 4-15 пФ (подстроечный), но лучше, если он будет с воздушным диэлектриком с одной подвижной и двумя неподвижными пластинами. Если вы собираетесь работать только на одном конкретном канале, то ручкой настройки его снабжать не понадобится.
5
Трансформатор Тр1 (звуковой трансформатор ТВЗ или ему подобный выходной ламповый) возьмите от лампового приемника или телевизора. Высокоомная обмотка точно такого же трансформатора использована в качестве дросселя Др6. Если вы хотите применить низкоомные головные телефоны, включите их в низкоомную обмотку этого трансформатора. На приведенной схеме показано включение высокоомных телефонов.
6
Микрофон используйте угольный. Например, от телефонного аппарата. В качестве переключателя "Прием - Передача" подойдут галетные переключатели. Их можно заменить любыми другими на 3 контактные группы и 2 положения.
7
Настройте радиостанцию. Проведите настройку в режиме приема. Переменным резистором R3 добейтесь стабильного суперного шума при всех положениях конденсатора настройки. Если добиться этого не удается, подберите емкость конденсатора С3 в пределах от 100 до 1000 пФ. Настройку по диапазону осуществляют конденсатором С, а также сдвигая и раздвигая витки контурной катушки. При совпадении частоты настройки с сигналом несущей частоты суперный шум в телефонах должен полностью гаснуть. При переключении на передачу в контрольном радиоприемнике должен быть отчетливо слышен звук с микрофона.
8
Положение катушки связи с антенной подберите так, чтобы мощность пи передаче была максимальной, а прием - устойчивым. В качестве контрольного приемника и передатчика можно использовать уже настроенную карманную радиостанцию.
Обратите внимание
Имейте в виду, что рация рассчитана на амплитудные модуляции и совместно с FM-радиостанцией работать не будет.

На схеме показано подключение дипольной антенны. Но можно подключить и штыревую. Для этого один из концов катушки соединяется с шасси, а соединение с антенной производится с помощью коаксиального кабеля (например, РК-1).

В приведенной схеме использована лампа 6Ф1П. Но можно собрать рацию и на двойном триоде (например, 6Н1П или 6Н3П). При этом цепочка С6-R6 из схемы исключается. Можно собрать рацию и на двух отдельных лампах, применив в качестве триода половину лампы 6Н7 или 6Н8, а в качестве пентода - 6Ж4 или 6Ж8.

Совет 4 : Как собрать передатчик

Модели автомобилей с успехом применяются не только для развлекательных целей или для участия в спортивных состязаниях. Моделирование позволяет также проводить испытания аэродинамических свойств будущей конструкции автомобиля и проверять работу органов управления транспортным средством. Для удобства модели снабжают системой радиоуправления, важной составной частью которой является передающее устройство.
Как собрать передатчик
Вам понадобится
  • - радиодетали, предусмотренные схемой передатчика;
  • - элементы управления (кнопки, рычажки, переключатели);
  • - крепежные элементы;
  • - фольгированный гетинакс или текстолит;
  • - лист дюралюминия толщиной 1 мм;
  • - паяльник или паяльная станция;
  • - волномер;
  • - вольтметр;
  • - миллиамперметр.
Инструкция
1
Ознакомьтесь с конструкцией и схемой передатчика, используемого для управления моделями. Он включает в себя собственно передатчик со встроенным модулятором, шифратор, коммутатор, источник питания, пульт дистанционного управления. Принципиальная схема передатчика с указанием составных элементов изображена на рисунке 1.
Принципиальная схема передающего устройства
2
Соберите передатчик с модулятором, использовав в его схеме задающий генератор T2, модулятор T4-T5 и усилитель мощности T3. Частоту задающего генератора установите подбором конденсатора C5.
3
Для усилителя мощности используйте транзистор П609 или однотипный транзистор со сходными параметрами усиления, включив его по схеме с общей базой. Для упрощения регулировки сигнала в антенне можно исключить из коллекторной цепи усилителя контур L3C8, предусмотрев между конденсатором С7 и антенной удлинительную катушку.
4
Генераторы низкой частоты T6-T7, T8-T9 соберите по схеме мультивибратора, последовательно подключив колебательный контур. Для настройки мультивибратора используйте катушку L4 и конденсаторы С16-С17 для первого генератора, и катушку L5 с конденсаторами С18-С19 – для второго. Каждый из генераторов настроен на две команды.
5
В качестве источник питания передатчика используйте три батареи типа 3336Л, соединив их между собой последовательно.
6
Смонтируйте передатчик на плате, изготовив ее из текстолита или фольгированного гетинакса. Корпус устройства выполните из листа дюралюминия толщиной около 1 мм. Вынесите на переднюю панель корпуса кнопки, рычаги подачи команд, выключатель питания и гнездо для установки штыревой антенны.
7
Произведите регулировку передатчика. Тщательно проверьте качество монтажа, включая места пайки. Измерьте потребляемый ток при включенном питании; он не должен превышать 100 мА. Окончательную настройку частотных характеристик задающего генератора выполните при помощи волномера, предварительно подсоединив антенну.
Источники:
  • как собрать радиопередатчик

Совет 5 : Как сделать передатчик-приемник

Радиоволны постоянно распространяются в воздухе вокруг нас. Они несут в себе различную информацию. Можно построить простую радиостанцию, которая будет принимать и передавать сигнал. Все детали, из которых она состоит, можно найти в любом доме.
передатчик
Вам понадобится
  • - Несколько гвоздей;
  • - Пластиковая бутылка средних размеров;
  • - Ручка или карандаш;
  • - Провод;
  • - Нож или кусачки;
  • - Германиевый диод;
  • - Тефлоновый провод;
  • - Телефонная трубка;
  • - Батарейка «Крона»;
  • - Биндеры.
Инструкция
1
Закрепите пустую пластиковую бутылку неподвижно. Используйте гвозди, чтобы проделать четыре отверстия в ней. Два отверстия должны находиться в верхней части у горлышка и два на противоположных боковых гранях снизу. Нижние отверстия должны находиться на расстоянии не более двух сантиметров друг от друга, а верхние можно проделать еще ближе.
2
Пропустите один конец провода через два верхних отверстия. Оберните провод вокруг пластиковой бутылки пять раз. Избегайте прогиба бутылки. Убедитесь, что между кольцами нет промежутков.
3
Сделайте петлю на конце провода и накиньте ее на карандаш или ручку. Продолжайте оплетать проводом бутылку, пока не дойдете до дна. Затем вставьте ручку в нижнее отверстие в бутылке.
4
Снимите изоляцию на свободных концах провода в нижней и верхней частях пластиковой бутылки. Используйте для этого нож или кусачки. Не забудьте удалить изоляцию на петле вокруг ручки.
5
Установите германиевый диод в нижней части бутылки. Припаяйте его к обмотке вокруг бутылки тефлоновым проводом.
6
Надрежьте один конец телефонного провода и снимите с него изоляцию, чтобы добраться до внутренних контактов. Разделите концы желтого и синего контактов. Эти провода передатчика. Прикрепите желтый контакт к свободному концу германиевого диода. Также припаяйте синий провод к концу проволоки в верхней части пластиковой бутылки, чтобы замкнуть цепь. Подключите неразрезанный конец провода к телефонной трубке.
7
Прикрепите биндер к оголенному проводу, находящемуся в верхней части пластиковой бутылки. Подключите другой конец провода к куску металла, который соприкасается с землей. Это будет заземление.
8
Прикрепите еще один биндер-перемычку к концу изолированного провода, длинной около пятидесяти метров. Подключите его конец к одному из проводов, подключенных к пластиковой бутылке. Теперь можно слушать радиопередачи через телефонную трубку. Подключайтесь к различным кольцам провода, чтобы регулировать сигнал. Закрепите пятидесятиметровый провод как можно выше, чтобы улучшить качество принимаемого сигнала.
9
Переключитесь в режим передатчика, подключив длинный внешний провод к контакту германиевого диода.
10
Положите крону близко к антенне, но не допускайте контакта между ними. Нажмите на два разъема в верхней части аккумулятора с помощью монеты. Продолжайте нажимать на контакты батареи. Это будет прерывать сигнал, передаваемый приемником. Чтобы общаться азбукой Морзе и отвечать на сообщения, которые вы слышите в режиме приема, нажимайте на контакты с определенной периодичностью.
Видео по теме
