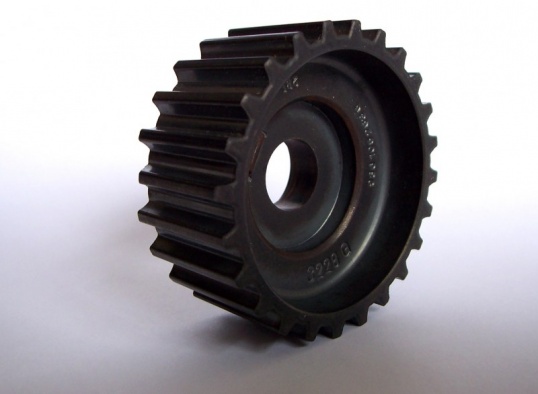

Совет 1: Как начертить шестерню

В машиностроении часто применяются механизмы, называемые зубчатыми передачами. Их основное назначение - преобразование вращательного движения вала в поступательное движение рейки или передача вращательного движения от одного вала к другому. В таких передачах шестерней обычно называют зубчатое колесо с меньшим количеством зубьев.
Вам понадобится
  • - компьютер с установленной системой автоматизированного проектирования;
  • - чертежные инструменты (лекала, линейки, карандаши) для выполнения чертежа на бумаге;
  • - калька или бумага;
  • - принтер или плоттер для распечатки чертежа (если необходимо).
Инструкция
1
Подберите материал, необходимый для расчета шестерни. Для этого вам потребуется текст ГОСТ 16532-70 по расчету геометрии зубчатых передач. Можно воспользоваться другой справочной литературой, например, специальными книгами по расчету таких передач, в которых будут указаны необходимые формулы.
2
Выясните исходные данные, которые вам потребуются для выполнения чертежа шестерни. Как правило, для построения исходного контура зуба и изображения шестерни требуются такие параметры, как модуль зубчатого колеса и число зубьев. Размеры и форма исходного контура зубьев должны соответствовать ГОСТ 13755-81.
3
Выполните чертеж шестерни, соблюдая правила, изложенные в ГОСТ 2.403-75 и ГОСТ 2.402-68. Как правило, достаточно бывает одного вида с нанесенным разрезом. Не забывайте о том, что на изображении шестерни должен быть указан диаметр вершин зубьев, ширина зубчатого венца, радиусы скругления или размеры фасок для кромок зубьев, шероховатость боковых поверхностей зубьев. Если в шестерне присутствуют дополнительные конструктивные элементы (пазы, отверстия, углубления и т.д.), которые невозможно показать на одном виде, начертите дополнительный вид.
4
Расположите на чертеже таблицу параметров зубчатого венца шестерни. Таблица должна состоять из трех частей, которые отделяются друг от друга сплошной основной линией. В первой части укажите основные данные: модуль, число зубьев, нормальный исходный контур, коэффициент смещения, степень точности и вид сопряжения. Дайте изображение исходного контура зуба с необходимыми размерами, если указанных в таблице параметров недостаточно для его определения. Во вторую часть таблицы внесите данные для контроля взаимного положения разноименных профилей зубьев. В третьей части таблицы укажите делительный диаметр шестерни и прочие справочные размеры.
5
Не забудьте написать технические требования, необходимые для изготовления шестерни. В основной надписи чертежа в соответствующей графе укажите материал, из которого она будет изготавливаться.

Совет 2: Как начертить таблицу

В текстовом редакторе Microsoft Office Word таблица состоит из строк и столбцов, которые содержат текст, цифры или рисунки. Они используются для общего упорядочения и представления всех данных. Также они позволяют выстроить все числа в столбцы и отсортировать их. Создание таблицы в текстовом редакторе является не самой сложной операцией. Прочтение этой статьи значительно облегчит создание таблицы.
Вам понадобится
  • Текстовый редактор MS Word.
Инструкция
1
Создание любой таблицы в MS Word можно выполнить следующими способами:
- нарисовать;
- вставить;
- создать новую таблицу используя существующие данные.
2
Создать (нарисовать) таблицу в MS Word. Для того чтобы создать таблицу в MS Word, которая включает в себя сложный заголовок, стоит воспользоваться пунктом «Нарисовать таблицу» в меню «Таблица». После появления небольшой панели инструментов «Таблицы и границы», можно создать таблицу, а потом выполнить ее редактирование или форматирование.
Как начертить <strong>таблицу</strong>
3
Вставка таблицы в MS Word. Для того чтобы создать стандартную таблицу в MS Word, необходимо нажать меню «Таблица» - «Вставить» - «Таблица». В появившемся диалоговом окне «Вставка таблицы» можно задать размеры таблицы (количество строк и столбцов). Также вы можете включить опцию «Автоподбор ширины столбцов» и «Автоформатирование».
Как начертить <strong>таблицу</strong>
4
Создание новой таблицы на основе ранее введенных данных. Этим способом вы переводите существующий в документе текст в таблицу. Стоит отметить, что для правильности отображения будущей таблицы, необходимо указать начало каждого столбца. Это сэкономит вам много времени.
5
Для того чтобы ввести текст в ячейку таблицы, необходимо нажать на ячейку, а затем ввести текст. Также можно воспользоваться буфером обмена, вставить какие-либо данные с буфера обмена. Текст, который не поместится в строке, будет перенесен на другую строку, что увеличит общую высоту строки.
Источники:
  • как создать таблицу на компе

Совет 3: Как настроить разрезную шестерню

Разрезная шестерня распредвала – элемент тюнинга ГРМ отечественных автомобилей. Устанавливается взамен сплошной шестерни и дает возможность изменять фазы ГРМ двигателя в узком диапазоне. Позволяет, «играя» фазами ГРМ, настраивать параметры работы двигателя, слегка изменяя его мощность и тягу. Тюнинговые разрезные шестерни производятся для всех двигателей автомобилей ВАЗ и для двигателя ЗМЗ-402.
Вам понадобится
  • Разрезная шестерня.
  • Индикаторы часового типа.
Инструкция
1
Чтобы настроить разрезную шестерню на 8-клапанном двигателе ВАЗ-2108-2110, возьмите эту деталь в руки и нарисуйте на ее подвижной и неподвижной частях метку. Метка необходима для того, чтобы можно было разрезную шестерню установить точно так же как стандартную. Установите разрезную шестерню на распредвал и наденьте на нее ремень ГРМ.
2
Проверьте совпадение всех меток, в том числе и установочных. Для получения оптимального (нулевого) положения распредвала, проконтролируйте: впускные и выпускные клапаны должны быть открыты на определенную (равную) величину, заданную при проектировании вала. Если этого нет, ослабьте наружные болты разрезной шестерни и проверните распредвал относительно внешней части шестерни так, чтобы выставить его нужным образом.
3
Выставив нулевое положение распредвала, проведите дополнительную коррекцию фаз газоаспределения. Проворачивая распредвал относительно коленвала по ходу вращения, можно улучшить тягу на нижних и средних оборотах двигателя. Если проворачивать распредвал в обратную сторону, можно получить дополнительную мощность. При этой не стоит уходить от исходной точки больше чем на ½ зуба по шкиву. В случае регулировки карбюраторного автомобиля каждый раз после вращения распредвала заново выставляйте угол опережения зажигания.
4
Чтобы настроить разрезную шестерню на 16-клапанных двигателях ВАЗ-2110-2112, установите распредвалы с разрезными шестернями. Ориентируясь по меткам стандартных шестерен, приблизительно выставьте перекрытия клапанов. Поршни I и IV цилиндров подведите к ВМТ и наденьте ремень ГРМ. Установите индикаторы часового типа и их планку (эти индикаторы определяют перемещения клапанов и положения ВМТ). Поочередно найдите закрытые (нулевые) положения выпускного и впускного клапанов IV цилиндра. После этого с помощью разрезных шестерен и индикаторов выставьте перекрытия впускных и выпускных клапанов. Затяните болты-фиксаторы на разрезных шестернях. Соберите двигатель и проведите контрольную поездку.
5
Настройка разрезных шестерен на 8-клапанных классических автомобилях ВАЗ. Установив распредвал с разрезной шестерней, с помощью меток стандартной шестерни приблизительно выставьте перекрытия клапанов. Поршни I и IV цилиндров подведите к ВМТ и оденьте цепь ГРМ. Установите индикаторы часового типа, уперев их ножки в рокеры.
6
Поочередно устанавливая закрытые положения клапанов I цилиндра и точное положение ВМТ, выставьте требуемые перекрытия клапанов по разрезной шестерне. Не забудьте о значениях передаточных чисел рокеров и точку на рокере, в которую упирается индикатор. Это внесет коррективы в перекрытия. В случае установки равнофазного распредвала, просто найдите его нулевое положение (когда все клапаны открыты одинаково), пренебрегая величинами множителей рокеров. Зафиксируйте разрезную шестерню, соберите двигатель и заводите.

Совет 4: Как начертить зубчатое колесо

Зубчатое колесо – часть механизма редуктора, служащего для передачи мощности электродвигателя рабочей машине. Наиболее часто используют такие колеса с прямыми и косыми зубьями в цилиндрических и конических зубчатых передачах.
Инструкция
1
Зубчатые колеса с прямыми зубьями применяют для осуществления прямого вращательного движения ведущего вала к ведомому. Если такое движение осуществляется под каким-либо углом, применяют косые, или конические зубчатые колеса, в которых зубец имеет переменный модуль по длине.
2
Конические зубчатые колеса вычерчивают по начальному большому диаметру окружности, поэтому на главном виде впадины не рисуются.
Для изготовления чертежа произведите обмер и вычисление всех элементов зубчатого колеса в соответствии с ГОСТ 9563-60. Определите наружный диаметр выступов, зубцов De, модуль зацепления т, диаметр начальной окружности d, шаг t, высоту зуба Л, высоту головки зуба h', высоту ножки зуба Л", диаметр внутренней окружности Di, толщину зуба s, ширину впадины se , рабочую ширину колеса Ь, длину ступицы 1Х,диаметр отверстия для вала dt , внешний диаметр ступицы d2 . Все буквенные обозначения приняты в соответствии с ОСТ ВКС 8089.
3
Обычно профили зубьев вычерчивают упрощенно, дугами окружностей. Окружности заданных диаметров De, d, Di проведите сплошной основной линией. Тонкой линией проведите дополнительную окружность, по которой располагаются дуги, очерчивающие профиль зуба.
4
Вспомогательные сведения о модуле зацепления, количестве и угле наклона зубьев и т.д., поместите в таблице параметров в соответствии с ГОСТ 9250-59, которую расположите в верхнем правом углу чертежа.
5
Также, в соответствии с ГОСТ 2.403-75 ЕСКД вычерчивается профильный разрез зубчатого колеса. Линии, обозначающие окружности и образующие поверхности выступов зубьев, вырисовывайте сплошной основной линией. Линии, обозначающие окружность впадин – штриховой линией. Зубья, которые попали в плоскость разреза, не заштриховывайте.
Видео по теме
Обратите внимание
Также, в соответствии с ГОСТ 2.403-75 ЕСКД вычерчивается профильный разрез зубчатого колеса. Линии, обозначающие окружности и образующие поверхности выступов зубьев, вырисовывайте сплошной основной линией. Линии, обозначающие окружность впадин – штриховой линией. Зубья, которые попали в плоскость разреза, не заштриховывайте.

Популярность зубчатых передач объясняется их высоким КПД, большой нагрузочной способностью, малыми габаритами, прочностью, долговечностью, простотой использования и надежностью. К недостаткам можно отнести высокие требования к точности расчета и монтажа.

Совет 5: Как начертить сопряжение

Сопряжение — это плавные переход одной линии в другую. Сопряжение очень часто применяются на разнообразных чертежах при соединении углов, окружностей и дуг, прямых линий. Построение сечения — довольно непростая задача, для выполнения которой от вас потребуется знание определенных чертежных правил.
Вам понадобится
  • - циркуль, карандаш, ластик;
  • - бумага.
Инструкция
1
Существует множество типов сопряжения, для построения каждого из которых есть определенные правила. Наиболее простым является сопряжение прямого угла. Для построения данного типа сопряжения поставьте ножку циркуля в вершину прямого угла и проведите дугу, пересекающую его стороны. После этого, используя эти точки пересечения как центры окружностей, проведите две небольшие дуги. Найдите точку пересечения этих дуг - она будет являться центром сопряжения. Поставьте ножку циркуля в данный центр и проведите дугу, соединяющую стороны угла плавной линией.
2
Для построения сопряжения острого угла выберите на каждой его стороне по две произвольные точки. Используя циркуль, постройте из этих точек четыре небольшие дуги. После этого соедините попарно эти дуги линией, имеющей с ними лишь одну общую точку, то есть постройте две касательные к ним. Найдите точку пересечения этих касательных, которая будет являться центром сопряжения. Из данного центра постройте дугу, соединяющую стороны угла, использовав тот же радиус, что и при построении первых четырех дуг. Для построения сопряжения тупого угла пользуйтесь этим же методом.
3
Чтобы построить сопряжение прямых параллельных линий, постройте отрезок, им перпендикулярный. Из точек этого отрезка, находящихся на данных линиях, проведите дуги, использовав радиус, длина которого будет больше половины расстояния построенного перпендикуляра. Данные дуги образуют фигуру, похожую на сплющенный по бокам эллипс. Соедините точки пересечения этих окружностей, тем самым получая центр сопряжения (точка пересечения с перпендикуляром). Используя циркуль, из полученного центра проведите дугу, соединяющую две прямые.
4
Используя вышеперечисленные инструкции, можно создать общий алгоритм построения сопряжений:1) найдите и укажите точки сопряжения;2) найдите центр сопряжения;3) начертите само сопряжение.
