Совет 1: Как определить фазу ноль

В повседневной жизни мы постоянно сталкиваемся с электрическими приборами, которые работают от переменного тока. В современной бытовой электропроводке имеются три провода, которые условно называются «фазный», «нулевой» и «заземление». Поэтому при монтаже электроприборов следует уметь отличать «фазу» от «ноля».
Как определить фазу ноль
Инструкция
1
Во-первых, если провода правильно маркированы, то отличить «фазу» от «ноля» большого труда не составит. Фазный провод должен быть черно-коричневого цвета, «нулевой» синего, а провод заземления желто-зеленого. Как правило, при одноцветной проводке концы проводов снабжены специальными изоляционными трубочками – кембриками, которые имеют соответствующую окраску.
2
В случае, если проводка не маркирована, то помочь разобраться поможет вольтметр, настроенный на соответствующее напряжение. При замере напряжения между «нулевым» проводом с проводом заземления стрелка прибора останется без движения. А вот при соответствующем замере между фазным проводом и «нулевым», а также при замере напряжения между фазным проводом и проводом заземления, прибор покажет разность потенциалов. При этом, большая разность будет при замере с проводом заземления.
3
Если в доме нет вольтметра, отличить фазный провод можно при помощи обычной индикаторной отвертки. При контакте с фазным проводом лампочка индикатора загорится. При контакте с другими проводами, лампочка гореть не будет. Но недостаток методики использования индикаторной отвертки в том, что с её помощью нельзя определить какой провод является заземляющим, а какой «нулевым».
4
Существует также и метод определения фазного провода без помощи специальных приспособлений. Но этот метод отличается повышенной опасностью, и использовать его можно только в самых крайних случаях. Для этого, предварительно обесточенные провода необходимо вставить в свежий срез картофелины на некотором расстоянии друг от друга, не допуская возможности короткого замыкания. После чего, на незначительный промежуток времени – одну-две секунды, на провода подается напряжение. Участок картофелины возле фазного провода посинеет.
Видео по теме
Обратите внимание
Пытаться самостоятельно определять какой провод является фазным, а какой «нулевым» крайне опасно. Для проведения любых электромонтажных работ необходимо обращаться к специалистам.
Полезный совет
Индикаторная отвертка - элементарный прибор, который позволяет отличить фазный провод от всех остальных. Она обязательно должна входить в набор инструментов каждого домашнего мастера.
Источники:
  • как найти ноль и фазу

Совет 2 : Как определить фазы

За 29,6 дней луна проходит свой полный месячный цикл от одного новолуния до следующего. За это время взаимное расположение земли, солнца и луны изменяется, и вместе с ним меняется форма видимой с земли освещенной части луны. Лунный цикл принято делить на четыре фазы. Сначала две фазы растущей луны (новолуние и первая четверть), за ними - две фазы луны убывающей (полнолуние и последняя четверть). Каждая из фаз длится примерно 7,5 дней.
Как определить фазы
Инструкция
1
Визуально определить фазу луны в нашем северном полушарии можно используя мнемонические правила - ассоциации с начертанием букв. Если серп луны напоминает литеру «С», то это «Стареющая» луна, что соответствует третьей и четвертой фазам лунного цикла. Останется только оценить «на глаз», какая доля этого естественного спутника осталось освещенной - если больше четверти, то это третья фаза, а если меньше - четвертая. Если же лунный серп вывернут в обратную сторону и к нему можно мысленно добавить вертикальную черточку, чтобы получилась литера «Р» - то это «Растущая» луна, что соответствует первой и второй фазам цикла. Если видимая часть меньше четверти диска, то это первая четверть, если больше - вторая.
2
Если требуется более точное определение или надо узнать фазу луны в какой либо конкретный день в истории, то можно воспользоваться интернет-ресурсами, предоставляющими такую услугу. Например, на сайте redday.ru/moon, чтобы выяснить фазу луны на какой-то день, надо установить в выпадающих списках дня, недели и года нужные вам значения. Здесь же можно выставить и время с точностью до минуты. Потом из выпадающего списка городов выберите интересующий вас город. Здесь есть и чекбокс, задающий поправку на «летнее» время. Все установив и щелкнув кнопку с надписью «Отобразить», вы получите картинку, соответствующую фазе луны на заданный день, данные о текущей четверти луны на этот день, а также дату и время начала этой фазы, порядковый номер дня в лунном месяцевозраст» луны), процент видимой поверхности и еще массу информации, характеризующей лунную фазу нужного дня.
3
Существуют и прикладные программы, которые можно найти в сети и установить в компьютер, если необходимость узнавать фазы луны у вас возникает достаточно часто. Например, TNR MoonLight, Moon Calendar CE, Desktop Lunar Calendar и т.д.
Видео по теме
Источники:
  • определение фазы

Совет 3 : Как определить нулевой провод

Некоторые электроприборы, такие как электропечи, требуют особого подключения. Каждый провод питающего кабеля должен быть подключен строго к назначенному питающему проводу, например, фаза к фазе, ноль к нулю и заземление к заземлению. Итак, у нас есть 3 провода: фаза, ноль и заземление.
Как определить нулевой провод
Вам понадобится
  • - Индикатор фазы,
  • - отвертки.
Инструкция
1
С помощью индикатора фазы, найдите провод под напряжением. Это фаза. Промаркируйте его со стороны розетки и со стороны автомата. Напишите на нем букву «F» или приклейте к концу провода флажок из малярного скотча и напишите на нем значок фазы.
2
Посмотрите, как подключены в электрощите 2 других провода. Обычно в подъездных электрощитах ноль и заземление являются 2-мя одноименными проводами, подключенными на металлический корпус электрощита. Такое подключения ноля и заземления используют при подключении к трансформаторной подстанции с глухозаземленной нейтралью. Если 2 провода, на которые не подается напряжение, подключены в одну точку на ноль и оба одинакового сечения, тогда любой из этих проводов может быть нулевым.
3
В случае подключения проводки здания по 5-ти проводам с отдельным подключением заземления и ноля точка подключения нулевого провода будет находиться на изолированной шине, куда подключен силовой ноль. Заземляющий провод в этом случае подключают к металлическому корпусу электрощита. Если провода разных цветов, то выяснить, к чему подключен тот или иной провод не представляет большой трудности. Для этого нарисуйте схему подключения в электрощите и подключите сетевую розетку согласно этой схеме.
4
Если все 3 провода одинакового цвета и сечения, а схема подключения здания к трансформаторной подстанции 4-х проводная, проделайте п.1, затем отключите автомат исследуемой линии.
5
Отсоедините ноль и заземление. Разместите отсоединенные концы проводов так, чтобы они не могли попасть на корпус или замкнуть с другими проводами в электрощите.
6
Со стороны розетки соедините с фазой любой из 2-х проводов, затем включите автомат в электрощите и с помощью индикатора фазы найдите провод, на который вы подали питание.
7
Отключите автомат и промаркируйте этот провод со стороны электрощита и со стороны розетки аналогичным образом, как вы промаркировали фазу. Значок нуля так и пишется «0».
8
Отсоедините промаркированный провод от фазы.
Видео по теме

Совет 4 : Как определить фазы на проводе

Электрикам нередко требуется определить наличие на проводе фазного напряжения. Если же сеть трехфазная, может возникнуть необходимость выяснить порядок чередования фаз. Обе операции могут быть осуществлены при помощи специальных приборов.
Как определить фазы на проводе
Инструкция
1
Никогда не определяйте наличие фазного напряжения на проводе на ощупь и на искру. Первый способ грозит электротравмой, вплоть до смертельной, а второй - коротким замыканием, пожаром, ожогами, ослеплением.
2
Простейшим прибором для определения наличия фазного напряжения является индикаторная отвертка с неоновой лампой. На жаргоне ее нередко называют фазником. Перед тем, как пользоваться таким приспособлением, убедитесь в том, что в нем есть не только неоновая лампа, но и резистор сопротивлением около одного мегаома. В отвертках китайского производства он выглядит как серый цилиндр. Для пользования индикатором соедините жало отвертки с проводом, при этом, не касаясь его. А вот сенсора, наоборот, коснитесь. Если лампочка засветится, значит провод - фазный. Не проверяйте таким прибором наличие напряжения свыше 500 В.
3
Другой индикатор также выглядит как отвертка, но вместо неоновой лампы содержит цепь, состоящую из трех батареек, светодиода и транзистора. Защитный резистор в нем также имеется. Для проверки таким прибором наличия фазного напряжения проделайте то же, что описано в предыдущем шаге, но сенсора не касайтесь. Сенсором у такого прибора пользуйтесь лишь при использовании его в качестве омметра и только на обесточенных цепях. К цепям с напряжением свыше 500 В такой индикатор также не подключайте ни при каких условиях.
4
Очень удобен индикатор фазы с ЖКИ. Проверяя наличие фазного напряжения таким прибором касайтесь сенсора лишь в том случае, если оно меньше 50 В. Если же оно больше (но опять же, не превышает 500 В), не касайтесь сенсора. Недостатком такого приспособления является отсутствие свечения, и в темноте его приходится освещать фонарем. Но работать в темноте электрику не рекомендуется вообще.
5
Для контроля чередования фаз используйте специальный прибор, состоящий из корпуса, кнопки и небольшого асинхронного электродвигателя с диском на валу. Сначала подключите все три щупа, исключив возможность короткого замыкания, к фазным проводам изолированного кабеля, и лишь затем подайте на него напряжение. Кратковременно нажмите кнопку. Диск раскрутится, а затем начнет постепенно замедлять вращение. Именно в этот момент можно будет заметить, в каком направлении он вращается: по часовой стрелки или против нее. Если окажется, что порядок чередования фаз неправильный, обесточьте цепь, а затем поменяйте на нагрузке два любых фазных провода.
Видео по теме
Обратите внимание
Не касайтесь токоведущих частей.
Источники:
  • как пользоваться индикатором

Совет 5 : Как найти ноль

Часто в быту возникает необходимость заменить электрическую розетку или повесить люстру. Переменный ток, от которого работают все бытовые электрические приборы, поступает в них по трем проводам. Один из них называется нолем. Как его определить?
Как найти ноль
Инструкция
1
Обратитесь к специалисту-электрику. Определение проводов самостоятельно - достаточно опасное занятие. Если все-таки решили определить провод «ноль» сами, то предварительно проконсультируйтесь у людей, обладающих базовыми знаниями.
2
Проверьте маркировку проводов. Современные электропровода различаются по цвету. Обычно «ноль» бывает синего цвета. Если все провода оказываются одного цвета, то различить их можно по цвету изоляции (кембриков). Кембрик на проводе «ноль» синего цвета.
3
Измерьте напряжение в электрической сети с помощью вольтметра. Между проводами «ноль» и «заземление» стрелка прибора останется без движения. А вот между «фазой» и «ноль» вольтметр покажет величину напряжения или разность потенциалов.
4
Приобретите индикаторную отвертку, которая продается в любом магазине электротоваров. В ручку встроен светодиод, он будет информировать о наличие напряжения в электрической сети.
5
В целях предупреждения удара током наденьте резиновые перчатки. Возьмите отвертку за ручку и прижмите ее к проводам или вставьте в отверстие розетки. Индикатор отвертки загорится в случае, если вы попали на провод «фазу». На нулевом проводе светодиод не загорится. Недостатком этого метода является то, что с помощью отвертки нельзя отличить провода «ноль» и «заземление».
6
Если ни в одном случае индикатор не загорелся, то проверьте наличие электричества во всем доме или квартире.
7
Воспользуйтесь народным методом определения провода «ноль», если не оказалось под рукой специальных приборов. Возьмите картофелину, разрежьте пополам, вставьте в срез обесточенные провода на некотором расстоянии друг от друга. На короткое время подайте напряжение на провода. Возле «фазного» провода участок картофелины посинеет.

Совет 6 : Почему в электрике есть фаза и ноль

Слова «фаза», «ноль», «заземление» кто-то помнит из курса школьной физики. Но объяснить на практике, почему в электрической цепи есть фаза и ноль сложно. Попробуйте разобраться в вопросе.
Почему в электрике есть фаза и ноль



Чтобы понять основы электрики, не обязательно углубляться в технические подробности электрической цепи. Достаточно знать, способы передачи электрического тока, которые бывают однофазными или трехфазными. Трехфазная сеть – это, когда электричество поступает по трем проводам, а еще по одному должно вернуться обратно, к источнику тока, которым может быть трансформатор, электрический счетчик. Однофазная сеть – это, когда электричество поступает по одному проводу, а по другому возвращается обратно к источнику питания. Такая система называется электрическая цепь, а ее основы проходят на уроках физики.

Вспомните – электрическая цепь состоит из источника, потребителей, соединительных проводов и других элементов. В любом источнике тока «работают» положительно и отрицательно заряженные частицы. Они накапливаются на разных полюсах источника, один из которых становится положительным, а другой отрицательным. Если полюса источника соединить, возникает электрический ток. Под действием электростатической силы частицы приобретают движение только в одном направлении.

Для начала рассмотрите пример однофазной сети: квартира, в которой электричество к чайнику, микроволновке, стиральной машине поступает по одному проводу, а назад к источнику тока - по другому проводу. Если такую цепь разомкнуть, то, электричества не будет. Провод, подающий ток, называется фазовым или фазой, а провод, по которому ток возвращается – нулевым или нулем.

Если сеть трехфазная, электричество будет поступать по трем проводам, а возвращаться так же по одному. Трехфазные сети чаще бывают в домах загородного типа. Если в такой сети разомкнуть один провод, то, на других фазах ток останется.

То есть, фаза в электрике – это провод, который подает ток от источника питания, а ноль – это провод, который отводит ток обратно, к источнику питания. Если току не обеспечить постоянную цепь – случились аварии на линии, произошел обрыв проводов, то, приборы могут просто перестать работать или сгорят от перенапряжения в электрической сети. В электрике это явление называется «перекос фаз». Если оборвался ноль, напряжение может измениться как в наибольшую, так и в наименьшую сторону.


Видео по теме
Источники:
  • Трехфазные и однофазные сети в доме. Схема, мощность, расчет трехфазных и однофазных сетей
  • фаза электрическая

Совет 7 : Как найти нулевой провод

Электроэнергия подводится в квартиру по двум проводам: фазному и нулевому. Нулевой провод по соображениям безопасности следует подводить к люстре напрямую, а фазный - через выключатель, при этом резьбовая часть патрона должна быть соединена с нулевым проводом. Отличить их друг от друга помогут специальные приспособления.
Как найти нулевой провод
Вам понадобится
  • - индикатор фазы;
  • - резиновые перчатки.
Инструкция
1
Купите в хозяйственном магазине прибор для определения фазного провода. Он может быть одного из следующих типов: с неоновой лампой, со светодиодом, а также с жидкокристаллическим индикатором. Либо соберите такое устройство самостоятельно, соединив последовательно хорошо изолированный щуп, резистор на 1 мегаом и 0,5 ватт, неоновую лампочку и сенсор.
2
Чтобы определить нулевой провод при помощи устройства на основе неоновой лампы, коснитесь сенсора, после чего, ни в коем случае не прикасаясь к жалу отвертки или щупу (в зависимости от исполнения прибора), коснитесь оголенной части провода. Другую руку обязательно держите за спиной, чтобы случайно не коснуться ей других токоведущих частей. Если неоновая лампа светиться не будет, этот провод - нулевой, если будет - фазный.
3
Индикатор, в котором вместо неоновой лампы используется светодиод, более универсален. Им можно не только определять наличие фазного напряжения, но и грубо измерять сопротивление. Недостатком его является необходимость периодически менять батарейки. Пользуйтесь им так же, но сенсора не касайтесь - держите отвертку за корпус. Сенсор используйте лишь при проверке проводимости обесточенных цепей. Таким прибором можно пользоваться в резиновых перчатках, что устраняет опасность касания соседних проводников, например, при случайном соскальзывании жала. Заменяйте батарейки индикатора лишь тогда, когда он отключен от каких-либо внешних цепей.
4
Прибор, оборудованный шкальным жидкокристаллическим индикатором, для измерения сопротивления непригоден, зато им можно пользоваться для определения наличия напряжения в низковольтных цепях. Именно в последнем случае при измерениях прикасайтесь к сенсору. Когда же определяется наличие фазного напряжения в обычной квартирной проводке, держите его только за корпус, аналогично светодиодному. Если на экранчике не почернело ни одно деление, провод является нулевым. Данный индикатор также допускает работу в резиновых перчатках, а батареек не требует.
Видео по теме
Обратите внимание
Определив нулевой и фазный провода, перед осуществлением дальнейших монтажных работ отключите автомат. Не пользуйтесь индикаторами при напряжении свыше 500 В.

Совет 8 : Как найти фазу и ноль в розетке мультиметром (тестером)

Этот вопрос очень актуален при подключении к сети электрической плиты. По идее, по стандарту провода должны иметь цветовую маркировку. Но чаще всего из стены торчат три одноцветных алюминиевых провода в серой изоляции. Также цветовая маркировка может оказаться неправильной.
Как найти фазу и ноль в розетке мультиметром (тестером)

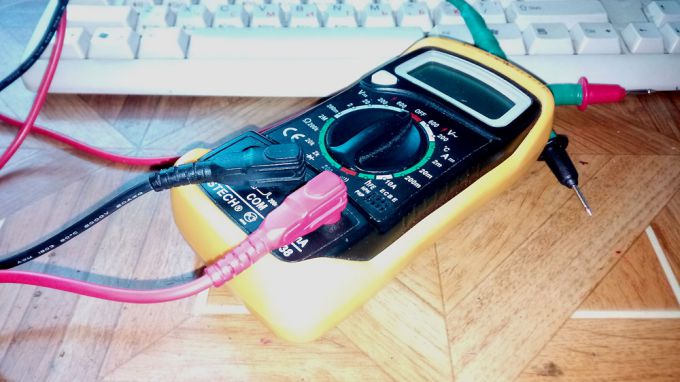

Отличить фазу и ноль можно с помощью специальных щупов, но если их нет под рукой, а есть мультиметр, то можно с успехом использовать и его. Все современные мультиметры способны работать в сетях 220 – 250 В.


Для того чтобы выполнить измерения, в первую очередь нужно правильно выбрать режим мультиметра. Если вы ошибетесь с выбором режима, может произойти поражение электрическим током, кроме того сам прибор может сломаться и загореться в руках.


На корпусе мультиметра обычно есть три отверстия для щупов и переключатель режимов. Для правильного измерения фазы и ноля выберем переключателем режим «ACV» или «~V» с рабочим напряжением 600В, 750В или 1000В (зависит от конкретного устройства). Щуп черного цвета нужно подключить к гнезду COM (обычно это среднее гнездо), а красный щуп – в гнездо со значком напряжения V. Дополнительные щупы рекомендуем обмотать изолентой. Большинство щупов очень некачественные. Теперь прибор готов к работе.


Теперь смотрим на три провода, которые торчат из стены.


В идеальном случае: коричневый – фаза, синий – ноль, желто-зеленый – земля. Но лучше перепроверить это даже в случае наличия маркировки, а в случае её отсутствия другого выбора не будет.


Возьмем один из щупов и подключим к одному из проводов, а вторым щупом аккуратно коснемся батареи или водопроводного крана. В случае, если есть уверенность, что земля идентифицирована верно, измерения можно проводить относительно провода земли.


При таком измерении фаза относительно батареи покажет 220 вольт (возможно отклонение и показатель будет 150 - 200 В). Нулевой провод покажет при аналогичном измерении 5 – 10 вольт. А земля не даст никакого отклонения вообще.


После того, как сделаны эти замеры, нужно проверить измерения друг относительно друга. Пара фаза-ноль будут давать 220 вольт. Пара фаза-земля тоже дадут 220 вольт. А пара ноль-земля покажет 1 – 10 В.


Имейте в виду, что при работе с электричеством нужно проявлять особую осторожность и внимательность, а также сохранять правила техники безопасности. Если вы не обладаете достаточными знаниями и чувствуете неуверенность в своих действиях, обратитесь к специалисту.
