Совет 1: Как определить сечение провода

При ремонте квартиры очень важно выбрать правильную электропроводку,  часто преследует мысль: раз уж взялся – значит, надо делать на века. С одной стороны, это правильно, но зачастую некоторых откровенно заносит. Так как же определить сечение, на проводе и на каком кабеле остановить свой выбор?



Сперва следует спланировать, какая нагрузка будет подаваться на ту или иную комнату, а потом уже определить сечение кабеля. Все мы знаем, что при малом сечении провода под нагрузкой он будет разогреваться - так с  каким запасом брать провод?

Чем выше температура работы провода, тем меньше ресурс его работы. Отсюда и вывод: ничего не должно греться. Необходимо учитывать и то, что, кроме запаса прочности на максимальный ток и изоляцию, есть еще и дозволенное время работы при повышенной нагрузке.

Так как же все-таки выбрать нужный провод?

Возьмем для примера кухню. Вы делаете ремонт и уже накупили мебель, новую варочную панель со стеклокерамическим покрытием, посудомоечную машину и уйму разных приспособлений для удобства готовки. Дело серьезное, открываем инструкции к приборам, где производитель русским по белому рекомендует нам обратится в сервисный центр за квалифицированной помощью. Но чем мы хуже инженеров сервиса? Мы смотрим на потребляемую нагрузку и видим, что она превышает допустимую нагрузку для сечения провода в 2,5мм2  Что делать? Вспоминаем простой закон делать все медью: на освещение берем провод 1,5 -2 мм2, а для розеток – 2,5 мм2 . В сервисном центре нам советуют: прокладывайте 2- 2,5 мм2 а лучше вообще 4 мм2.

Окончательно потеряв доверие ко всем советчикам, берем книгу под названием «Правила эксплуатации электроустановок», по таблицам тока так и получается: для освещения 1,5 мм2, а для розеток 2,5 мм2, а вот про посудомоечную машину и варочную панель ну ни слова…

Но прочитав повнимательнее, видим, что на квартиру от щитка прокладывается провод 6 мм2. Делая выводы, можно, конечно, проложить провода сечением в 4 мм2, но стоит ли это делать? Даже если провод проработает не 2, а 4 часа под повышенной нагрузкой, чем это нам грозит – тем, что он прослужит не 200, а 100 лет. Вывод напрашивается сам: во всем нужно иметь чувство меры. Может быть, не надо делать из квартиры огромный трансформатор, а лучше потратится и купить качественный с хорошей изоляцией провод, маломощные электроприборы, установить дополнительные автоматы и экономить электроэнергию.

Совет 2: Как узнать сечение провода

Не такая уж редкость, когда требуется самостоятельно определить неизвестную площадь сечения провода. Сделать это несложно, и способов существует несколько. К сожалению, воспользоваться самым простым из них – выяснить сечение из маркировки на изоляции – почти никогда не удается: маркировка или отсутствует, или затерта до невозможности. Все остальные способы сводятся к выяснению при помощи подручных средств.

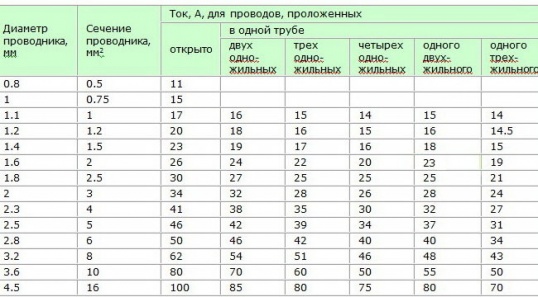

Определение сечения по диаметру
Инструкция
1
Использовать для этого можно любые доступные измерительные приборы. идеальный вариант – воспользоваться микрометром; вполне можно заменить его штангенциркулем. В крайнем случае, подойдут рулетка или линейка с четко видимыми делениями и карандаш (или длинный толстый гвоздь). Как известно, площадь круга (а сечение провода – именно круг) можно найти по формулам S=?r2 или S=0,25?D2; r – радиус провода, D – его диаметр. Непосредственно радиус сечения проводника измерить сложно, да и незачем – вполне достаточно определить диаметр. Поскольку ?=3,14, можно принять, что S=0,78D2, – точность вычислений получается вполне приемлемой.
2
Проще говоря, чтобы узнать площадь сечения, нужно измерить микрометром (или штангенциркулем – он более доступен) диаметр жилы провода, результат умножить сам на себя, то, что получится – умножить еще на 0,78. При определении сечения проводов большого диаметра (от 2,5 мм) для упрощения подсчетов можно пользоваться коэффициентом 0,8. При измерении проводов диаметром 0,5 мм и менее можно применять коэффициент 0,7.
3
При отсутствии таких точных измерительных приборов, как штангенциркуль или микрометр, можно определить диаметр при помощи линейки. Для этого нужно намотать на предмет вроде карандаша некоторое, для удобства подсчетов - кратное десяти, число витков «исследуемого» провода; чем витков будет больше, тем точнее будет конечный результат. Намотка должна быть плотной, виток к витку. Затем следует измерить линейкой длину получившейся намотки, длину разделить на число витков, - результат и будет диаметром жилы провода. Далее можно рассчитать сечение провода по описанной выше методике.
4
Определить сечение многожильного провода можно двумя способами. При наличии микрометра или штангенциркуля измеряется сечение одной жилы, результат умножается на количество жил. Чтобы измерить сечение многожильного провода линейкой, его необходимо скрутить плоскогубцами в «косичку» и дальше действовать так, как описано выше.
