Вам понадобится
- Сами фары, провода, пара предохранителей, реле включения, кнопка включения, колодки под предохранители и реле, набор ключей и отверток, изолента, термоусадочная трубка, колодки-зажимы для подключения проводов в разрыв цепи.
Инструкция
1

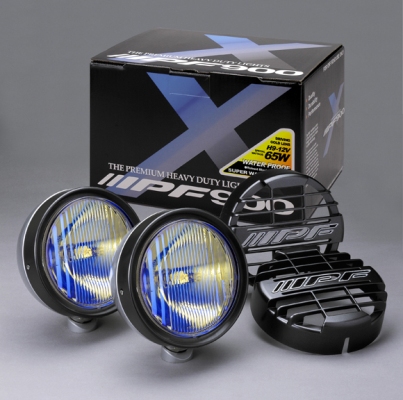

Первое с чем стоит определиться, это, непосредственно, с выбором самих дополнительных фар. Если есть штатные крепления для фар в бампере вашего авто, не задумываясь, покупайте их, если креплений нет, то у вас достаточно широкий выбор из многообразия продукции представленной в автомагазинах и на рынках. Главное помните, что в комплекте с фарами должен находиться сертификат соответствия ГОСТу. Так же, будет лучше, если в комплекте с фарами идет проводка, реле и предохранители, в противном случае придется покупать отдельно.

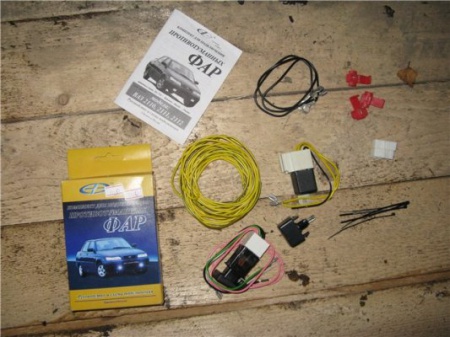

![Комплект для подключения дополнительных фар](https://st03.kakprosto.ru/tumb/680/images/article/2011/4/14/1_5254f476702b35254f476702f1.jpg)
2
Все комплектующие куплены, можно приступать к установке. Установите фары на штатные места в бампере, если их нет, то по размеру Технического регламента «О безопасности колесных транспортных средств». Следующим этапом следует провести проводку от фар. Один из проводов каждой фары соединяем с массой авто – прикручиваем на кузов в любом удобном месте. Два других, уложить в пластиковую гофру, ее протянуть вдоль штатной проводки до перегородки двигатель-салон, закрепив пластиковыми хомутами. Заведите провода в салон как можно ближе к месту расположения щитка предохранителей и реле.
3
Работа под капотом закончена теперь можно приступать к работе в салоне. Откройте щиток предохранителей и реле, на нем могут быть свободные гнезда под предохранители и реле. Провода от фар подключаем через два отдельных предохранителя, выходы с предохранителей соединяем в один и подключаем к выходу № 86 реле. Выход № 87 подключаем к массе машины, а № 85 к «+» - это может быть отдельный провод от аккумуляторной батареи или «+» с замка зажигания или контакта № 85 реле ближнего света.

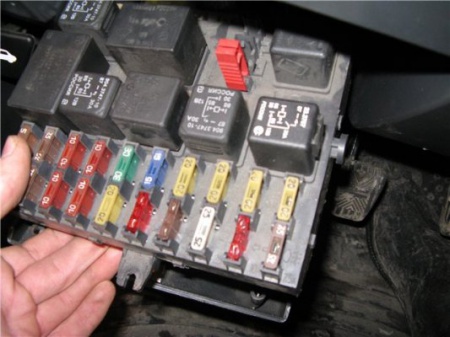

![Щиток реле и предохранителей](https://st03.kakprosto.ru/tumb/680/images/article/2011/4/14/1_5254f4767a01e5254f4767a073.jpg)
4
Осталось установить кнопку включения фар. Если на передней панели имеются свободные места под кнопки, то извлекаем заглушку и освобождаем накладку передней панели, что бы можно было свободно орудовать с проводами. Стандартные кнопки имеют световой индикатор включения, выводы, отвечающие за включение индикации, соединяем параллельно с проводкой других кнопок, также параллельно подключаем плюсовой управляющий контакт, второй выход управляющего контакта с кнопки, соединяем с выходом № 30 реле включения фар. Все готово, включаем зажигание, при нажатии на кнопку включения буден слышен короткий щелчок – это включилось реле, при этом загорятся фары. Установите все на место, проводку закрепите по месту.

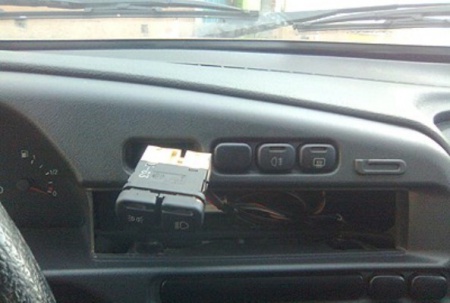

![Установка кнопки](https://st03.kakprosto.ru/tumb/680/images/article/2011/4/14/1_5254f4767ff155254f4767ff54.jpg)
Видео по теме
Обратите внимание
Все работы проводите при выключенном зажигании, что бы случайно не допустить короткое замыкание, если не уверены, отсоедините аккумулятор совсем.
Все соединения проводов изолируйте, а контакты кнопки, реле и предохранителей лучше обернуть в термоусадочную трубку.
Не пытайтесь подключить фары без реле, так в лучшем случае перегорит кнопка или предохранители и их придется менять.
Все соединения проводов изолируйте, а контакты кнопки, реле и предохранителей лучше обернуть в термоусадочную трубку.
Не пытайтесь подключить фары без реле, так в лучшем случае перегорит кнопка или предохранители и их придется менять.
Полезный совет
Необходимо правильно подобрать предохранители, для стандартных ламп мощностью 55 Вт, реле достаточно на 25-30 А, предохранители по 10 А.
При подключении фар через замок зажигания или от контакта реле ближнего света, при выключении зажигания фары будут гаснуть автоматически, так вы не забудете их выключить и не разрядите аккумулятор.
Если свободного места на щитке предохранителей нет, то предохранители и реле устанавливаем в отдельные колодки, закрепляем их рядом с щитком предохранителей.
При подключении фар через замок зажигания или от контакта реле ближнего света, при выключении зажигания фары будут гаснуть автоматически, так вы не забудете их выключить и не разрядите аккумулятор.
Если свободного места на щитке предохранителей нет, то предохранители и реле устанавливаем в отдельные колодки, закрепляем их рядом с щитком предохранителей.
