Совет 1: Как проверить телевизионный кабель

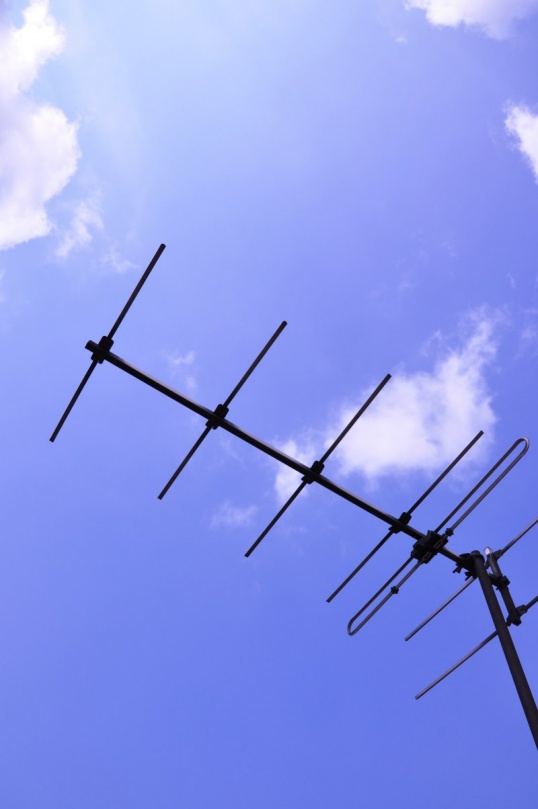

Независимо от того, какая антенна используется для приема сигнала, спутниковая или традиционная, сигнал от нее на телевизионный приемник или ресивер поступает через антенный кабель. В случае нарушения целостности кабеля возможна пропажа сигнала или появление на изображении шумов.
Вам понадобится
  • - Мультиметр (тестер);
Инструкция
1
При проверке телевизионного кабеля многое зависит от того, идет ли речь о коллективной антенне, установленной в многоэтажном доме, или это антенна в частном домовладении. В первом случае у вас нет доступа к обоим концам кабеля, поэтому проводить измерения придется только со стороны антенного штекера.
2
Измерьте тестером (мультиметром) сопротивление между центральной жилой и оплеткой кабеля, в норме оно должно составлять несколько десятков Ом. Если оно бесконечно большое, это свидетельствует об обрыве. И наоборот, если оно близко к нулю, произошло замыкание. Поинтересуйтесь у соседей, есть ли у них телевизионный сигнал. Если есть, значит, неисправность следует искать на участке от распределительной коробки в подъезде до антенного штекера.
3
Если вы живете в частном доме и у вас есть доступ к обоим концам кабеля, сначала отсоедините кабель от телевизора (выдерните штекер) и от антенны – в последнем случае может понадобиться открутить несколько винтов. Теперь проверьте центральную жилу и оплетку на замыкание, у исправного кабеля сопротивление должно быть бесконечным. Далее замкните с одной стороны центральную жилу и оплетку и проверьте тестером сопротивление на другой стороне, оно должно быть близко к нулю. Это говорит о том, что кабель исправен.
4
Для проверки кабеля, идущего от спутниковой антенны, следует отсоединить оба F-коннектора – от ресивера и конвертора антенны. Далее проверьте центральную жилу и оплетку на замыкание (замыкания - это неисправность). Затем, замкнув их с одного конца, на целостность – сопротивление должно быть почти нулевым.
5
Если кабель исправен, причину неполадки следует искать в другом месте. В том случае, если прибор указывает на обрыв, попробуйте оценить, где находится самое уязвимое место кабеля. Обычно это участки, раскачиваемые ветром или имеющие резкие перегибы. Уязвимы и места соединений отрезков кабеля, их надо проверять в первую очередь. Старайтесь использовать целый кабель, соединения отрицательно сказываются на качестве приема. Если приходится соединять куски кабеля, обязательно пропаивайте места стыков и тщательно изолируйте. Замыкание центральной жилы и оплетки обычно происходит именно в местах соединений или в антенном штекере.

Совет 2: Как прокладывать телевизионный кабель

Сегодня практически во всех городских квартирах имеется подключенное кабельное телевидение. Разводка телевизионного кабеля включается в общую проводку жилого помещения, и поэтому в процессе ремонтных работы вы должны учитывать, как правильно проложить телевизионный кабель, чтобы впоследствии он не мешал вам и не выделялся на фоне ремонта и интерьера.
Инструкция
1
Продумайте размещение кабеля в своей квартире в зависимости от планировки, последовательности ремонтных работ, а также размера вашего телевизора и местоположения его в квартире. Организуйте кабельную распределяющую систему, которая особенно актуальна, если вы хотите подключить к системе сразу несколько телевизоров в квартире. Поместите шкаф с коммутацией в прихожей.
2
Если у вас в доме установлено спутниковое телевидение, протяните кабель от антенны до каждой телерозетки. Сам кабель заведите от спутниковой тарелки со стороны фасада.
3
Если у вас в квартире установлено обыкновенное кабельное телевидение, заведите кабель с лестничной клетки из стояка провайдера кабельного телевидения в квартирный распределительный щиток. Подключайте к кабелю не более двух телевизоров, чтобы не вызвать нарушения сигнала из-за перегрузки распределительной сети.
4
Проведите к месту установки телевизионных розеток от распределительного шкафа кабель типа RG-6. В дальнейшем в такую телевизионную розетку можно будет подключать телевизоры и различные цифровые устройства.
5
Если же у вас установлено телевидение IPTV, вам потребуется компьютерная розетка. В эту розетку необходимо будет подключить IPTV-приставку, которая присоединяется к компьютеру через соответствующие входы.
6
В случае, когда кабельное телевидение в доме объединено со спутниковым, кабели от спутниковой тарелки проложите, как обычно, в квартирный распределительный шкаф, от которого в свою очередь протяните кабель к телевизионным розеткам. Чтобы объединить сигнал от двух источников телевидения, воспользуйтесь двухдиапазонными розетками и диплексорами.

Совет 3: Как провести кабель телевизионный

Наш дом уже немыслим без телевизора. В гостиной, спальне, на кухне и даже в гараже мы устанавливаем телеаппаратуру. Очевидно, что приходится протягивать специальные кабели и шнуры, разветвлять их и прятать. Как делать это правильно, чтобы провода были наименее заметны?
Инструкция
1
Телевизионные кабели обычно проводятся по стенам (возле плинтусов, косяков, потолков). Прежде, чем вы начнёте проводку кабеля, необходимо будет измерить участки проводки и нарезать провод с небольшим запасом. Далее приготовьте кабель, выправляя его путем протягивания (несколько раз) через ткань.
2
Нарежьте металлические полоски и зафиксируйте ими проводники, можете использовать для этого обычные банки из-под консервов, длина полосок будет зависеть от толщины провода, который вы будете фиксировать.
3
На закрепленные поперек проводов клипсы уложите проводники.
4
Существует несколько способов проводки кабелей. Открытый способ: кабель идет по поверхности кирпичных, оштукатуренных или оклеенных обоями бетонных стен и потолков. Используются лёгкие кабели, с защищёнными проводами или же плоские провода. Также применяются алюминиевые и медные провода с резиновой изоляцией.
5
Провода при открытой проводке лучше всего прикрепить к стене или потолку с помощью роликов, сделанных из фарфора.
6
Скрытый способ: кабель проводится в слое штукатурки, под штукатуркой, под полом. Для такого способа используются провода следующих марок: АПН, АППВС, АППВ, ВАРН, АПВ и др.
7
При скрытой проводке используйте каналы под кабель, убедитесь, что они закрыты по всей длине на глубине не менее 10 мм, а провода - не менее 5 мм. Скрытая проводка в слое или под слоем штукатурки подразумевает наличие горизонтальной и вертикальной прокладки проводов, а также стробов и пробоев.
Видео по теме

Совет 4: Как обжать телевизионный кабель

Монтаж телевизионного кабеля - достаточно простое дело. Для этого вам, в принципе, не потребуется какого-либо опыта подобного рода или теоретических знаний. Будет достаточно соблюсти всего лишь несколько простых правил.
Вам понадобится
  • - нож-резак;
  • - Ф-разъем;
  • - коаксиальный кабель.
Инструкция
1
После прокладки ТВ-кабеля (коаксиального) не забудьте оставить небольшой запас провода, так как в квартирах рано или поздно, как правило, случаются незначительные перестановки. Излишки кабеля можно свернуть в компактное кольцо небольшого диаметра и связать проводом или бумажным скотчем.
2
Возьмите в руки остро заточенный нож-резак и сделайте аккуратный неглубокий продольный надрез (примерно 1,5-2 см). При этом старайтесь не повредить проводников экранирующей оплетки.
3
После этого необходимо снять надрезанный слой внешней изоляции кабеля. Далее, зрительно разделив разделанный конец кабеля на три части, освободите от экранирующей части примерно одну его треть. При этом важно не допускать надрывов фольги и тонких проводников.
4
Теперь, по освобожденной части провода, сделайте еще один продольный надрез. После этого надо освободить несущую жилу от изолирующего слоя. Таким образом, перед вами должен оказаться целиком подготовленный к обжимке коаксиальный кабель.
5
Последнее, что вам необходимо сделать – аккуратно установить Ф-разъем на разделанный кабель. Для этого возьмите ТВ-разъем и аккуратными движениями руки по часовой стрелке накрутите его на коаксиал. Закрепите место сочленения кабеля и разъема при помощи клея, изоленты или бумажного скотча.
6
Вставьте Ф-разъем в гнездо телевизора и проверьте качество ТВ-сигнала. Если качество сигнала плохое, то необходимо вновь снять разъем и проверить, чтобы жилы экранирующего проводника не накладывались на основную жилу.
Полезный совет
Приступая к разделке кабеля, обратите внимание, что коаксиал состоит из нескольких слоев: основного несущего проводника (как правило, медного) и экранирующей оплетки.

Совет 5: Как удлинить телевизионный кабель

Если ваш телевизор расположен на значительном удалении от телевизионной антенны либо от кабеля спутникового телевидения, придется приложить немного усилий, чтобы удлинить кабель. В этом случае нет необходимости передвигать мебель вместе с техникой.
Вам понадобится
  • - антенный кабель;
  • - F-коннектор;
  • - I-коннектор;
  • - антенный усилитель;
  • - паяльник;
  • - припой;
  • - изолента.
Инструкция
1
Посмотрите, какой антенный кабель подведен к вашей квартире. Это может быть кабель с одножильным или многожильным проводом в центре.
2
Купите дополнительный телевизионный кабель необходимой длины, предварительно измерив ее и прибавив пару метров. Обязательно такого же типа, как уже имеющийся. Обычно это можно сделать в любом магазине, где продается теле- и радиотехника, либо на радиорынке.
3
Купите два F- и один I-коннектор, т.е. два коннектора типа «папа» и один типа «мама». Можно также использовать один совмещенный коннектор «папа-мама».
4
Подготовьте оба кабеля. Для этого ровно обрежьте край кабеля, аккуратно срежьте примерно 15-20 миллиметров верхнего слоя изоляции. Главное, не повредите оплетку кабеля. Также осторожно заверните оплетку назад, удалите фольгу, которой прикрыт кабель.
5
Оголите центральный провод, срезав с него 10-15 миллиметров изоляции. Постарайтесь не сломать и не срезать его неосторожным движением.
6
Введите кабель в F-коннектор типа «папа». Накрутите его до упора. При этом жила центрального кабеля должен попасть в выступающий центральный коннектор, а завернутая оплетка зажмется между внешней оболочкой кабеля и корпусом коннектора. За внешний край коннектора будет выступать небольшой фрагмент провода центральной жилы. Обрежьте его ножницами или кусачками, оставив примерно 2-3 миллиметра.
7
Аналогично подключите второй кабель. Теперь соедините между собой два F-коннектора типа «папа» с помощью I-коннектора типа «мама».
8
Вместо I-коннектора можно использовать специальный антенный усилитель. Он имеет входы для подключения F-коннекторов. Такой усилитель необходим, если кабель имеет большую длину и мощность сигнала теряется.
9
При использовании совмещенного коннектора, один кабель подключите к F-коннектору, а второй аналогичным способом к I-коннектору.
10
Вы можете спаять между собой провода с помощью паяльника и припоя. Будьте внимательны, чтобы не замкнуть провода между собой.
Полезный совет
Вы можете приобрести специальный готовый антенный удлинитель. Он сразу имеет закрепленные коннекторы.
