Как удлинить телевизионный кабель

Если ваш телевизор расположен на значительном удалении от телевизионной антенны либо от кабеля спутникового телевидения, придется приложить немного усилий, чтобы удлинить кабель. В этом случае нет необходимости передвигать мебель вместе с техникой.
Как удлинить телевизионный кабель
Вам понадобится
  • - антенный кабель;
  • - F-коннектор;
  • - I-коннектор;
  • - антенный усилитель;
  • - паяльник;
  • - припой;
  • - изолента.
Инструкция
1
Посмотрите, какой антенный кабель подведен к вашей квартире. Это может быть кабель с одножильным или многожильным проводом в центре.
2
Купите дополнительный телевизионный кабель необходимой длины, предварительно измерив ее и прибавив пару метров. Обязательно такого же типа, как уже имеющийся. Обычно это можно сделать в любом магазине, где продается теле- и радиотехника, либо на радиорынке.
3
Купите два F- и один I-коннектор, т.е. два коннектора типа «папа» и один типа «мама». Можно также использовать один совмещенный коннектор «папа-мама».
4

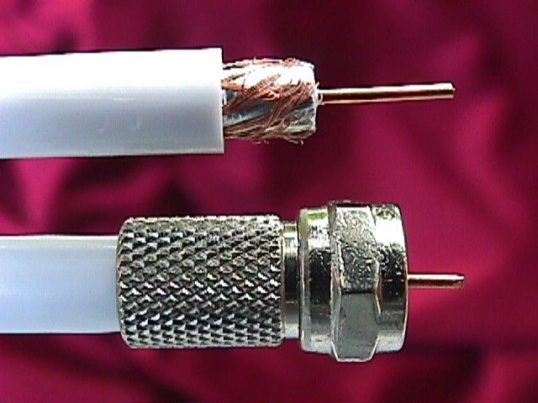

Подготовьте оба кабеля. Для этого ровно обрежьте край кабеля, аккуратно срежьте примерно 15-20 миллиметров верхнего слоя изоляции. Главное, не повредите оплетку кабеля. Также осторожно заверните оплетку назад, удалите фольгу, которой прикрыт кабель.
5
Оголите центральный провод, срезав с него 10-15 миллиметров изоляции. Постарайтесь не сломать и не срезать его неосторожным движением.
6
Введите кабель в F-коннектор типа «папа». Накрутите его до упора. При этом жила центрального кабеля должен попасть в выступающий центральный коннектор, а завернутая оплетка зажмется между внешней оболочкой кабеля и корпусом коннектора. За внешний край коннектора будет выступать небольшой фрагмент провода центральной жилы. Обрежьте его ножницами или кусачками, оставив примерно 2-3 миллиметра.
7
Аналогично подключите второй кабель. Теперь соедините между собой два F-коннектора типа «папа» с помощью I-коннектора типа «мама».
8
Вместо I-коннектора можно использовать специальный антенный усилитель. Он имеет входы для подключения F-коннекторов. Такой усилитель необходим, если кабель имеет большую длину и мощность сигнала теряется.
9
При использовании совмещенного коннектора, один кабель подключите к F-коннектору, а второй аналогичным способом к I-коннектору.
10
Вы можете спаять между собой провода с помощью паяльника и припоя. Будьте внимательны, чтобы не замкнуть провода между собой.
Полезен совет?
Полезный совет
Вы можете приобрести специальный готовый антенный удлинитель. Он сразу имеет закрепленные коннекторы.
