Вам понадобится
  • - соединительные провода
  • - переходники RCA-RCA, SCART-SCART, SCART-RCA, S-video
Инструкция
1

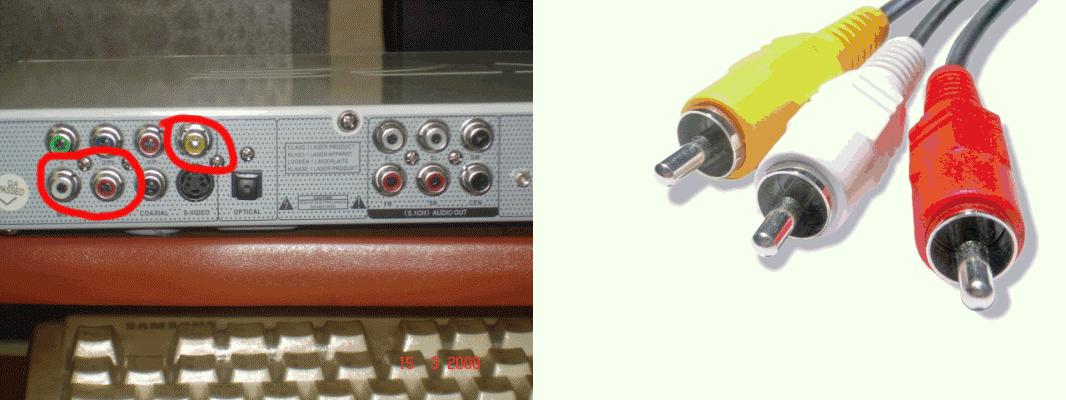

RSA-разъем и провод
Для начала посмотрите, что еще лежит в коробке. Даже с самым простым DVD-проигрывателем в комплекте идет провод для его подключения к телевизору. Чаще всего это провод RCA – в простонародье «колокольчики», штырьки на обоих концах трех разных цветов: желтый – видео, белый и красный – аудио (это международный стандарт). Посмотрите на DVD с обратной стороны, где расположены разъемы. Найдите разъемы с такими же цветами, как штырьки провода, желтый будет подписан video, а белый и красный – audio - L – R. Такие же разъемы ищите на телевизоре, они могут быть на лицевой панели, сбоку или сзади. Соедините их проводом по цветам, включите соответствующий видеоканал на телевизоре и наслаждайтесь.
2

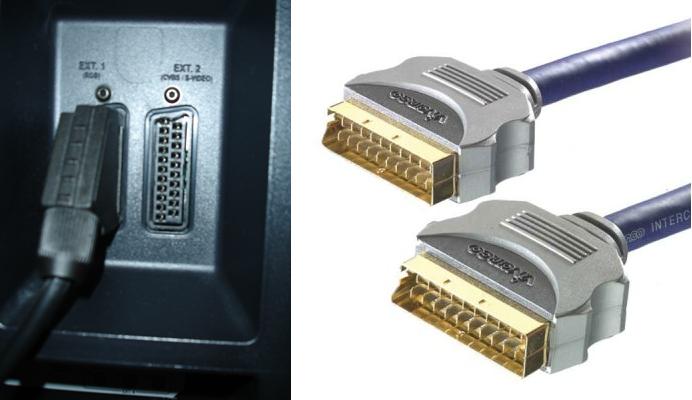

SCART-разъем и провод
Может быть так, что в комплекте будет лежать провод SCART – широкий разъем с двумя рядами контактов внутри. Этот провод собирает меньше помех при передаче видео и аудио сигнала. Он наиболее простой в подключении, так как дополнительных проводов, кроме него самого, не требуется. Найдите соответствующие разъемы на DVD и телевизоре. Все верно, на проигрывателе такой разъем один, а на телевизоре два – один больше приспособлен для входящего сигнала, другой для исходящего. Смотрите на надписи и символы разъемов: кружок со стрелочкой вовнутрь – для входящего, если стрелочка в направлении из кружка – для исходящего.
3
S-video и компонентный вход
Наиболее экзотическими методами подключения может послужить S-video выход, для него нужен специальный провод. Из названия видно, что данный канал предназначен для передачи только видеосигнала, для передачи звука дополнительно воспользуйтесь «колокольчиками», соединив ими соответствующие разъемы телевизора и DVD. Еще один редкий метод подключения – это подключение композитным выходом. Это то же подключение «колокольчиками», только разъемов здесь пять, три (зеленый, синий, красный) используются для передачи видео сигнала, аудио сигнал передается также по двум каналам.
4

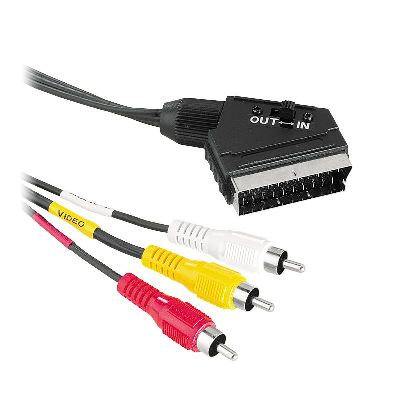

Провод SCART- 3RCA
Но может случиться так, что DVD и телевизор не имеют одинаковых разъемов, в этом случае придется воспользоваться проводом-переходником. Они сочетают различные комбинации разъемов: SCART- 3RCA, SCART-6RCA, SCART- S-video+2RCA. Данные переходники допускают возможность подключения как в одном, так и в обратном направлении: SCART – на телевизор или SCART – на DVD.
