Совет 1: Как выполнить чертеж гайки по ГОСТу

Работа современного конструктора разительно отличается от той, какой она была несколько десятилетий назад. В его распоряжении находится вся мощь программ-конструкторов, выполняющих за него всю рутинную работу, способных отобразить чертеж не только в двухмерном, но и трехмерном изображении. Однако и в наше время приходится иногда взять лист ватмана, прикрепить его на чертежную доску и начертить обычную стандартную гайку.

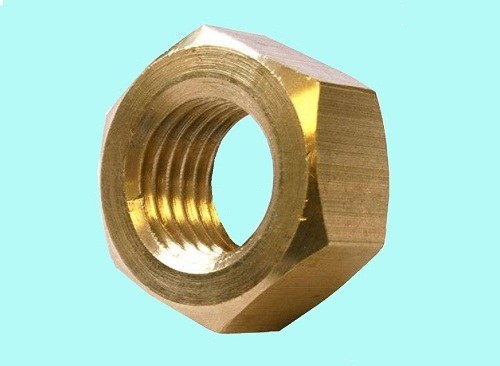

Как выполнить чертеж гайки по ГОСТу
Вам понадобится
  • - лист ватмана формата A4;
  • - чертежная доска;
  • - чертежные принадлежности (карандаши, циркуль, ластик и пр.);
  • - доступ в Интернет.
Инструкция
1
С помощью кнопок или клейкой ленты закрепите на чертежной доске лист ватмана формата A4 (210х297 мм) узкой стороной вверх. Начертите рамку чертежа, отступив от края листа 20 мм с левой стороны и 5 мм с остальных сторон.
2
Найдите ГОСТ гайки, которую вы хотите начертить (например, ГОСТ 5915-70). Он содержит чертеж гайки в двух проекциях и таблицу размеров стандартных гаек. По значению диаметра резьбы отыщите в таблице гайку, чертеж которой вы собираетесь выполнить. В таблице диаметр резьбы обозначен буквой d. Выпишите из таблицы все значения размеров гайки (m, d, s, e).
3
Выберите масштаб чертежа. Он должен быть выбран таким, чтобы на изображении хорошо просматривались все детали чертежа, и одновременно на листе оставалось достаточно места для простановки размеров. Поскольку для изображения гайки достаточно двух проекций, расположенных рядом друг с другом по горизонтальной оси, определяющим для выбора масштаба является размер листа по ширине (185 мм внутри рамки). Выберите масштаб таким, чтобы ширина двух проекций ( m + s) занимала 1/3 – 1/4 часть 185-ти мм.
4
Умножьте размеры, взятые из таблицы, на выбранный масштаб. Полученные значения представляют собой те размеры, в которых гайка должна быть изображена на чертеже.
5
Проведите на листе горизонтальную ось проекций. Она должна отстоять от верха листа примерно на 1/3 его длины. Начертите вертикальные оси проекций гайки, пересекающиеся с горизонтальной осью. Расстояние от левого края листа до первой вертикальной оси и расстояние между первой и второй осью должно быть соответственно около 50-ти и 80-ти мм. Эти значения даны ориентировочно, они могут быть другими. Главное, чтобы соотношение занятого и свободного пространства на чертеже выглядело гармонично.
6
Установите на циркуле размер, равный ?e (половине расстояния между противоположными углами шестигранника гайки). Из центра второй проекции начертите круг. Впишите в него равносторонний шестиугольник (контур гайки). Сторона шестиугольника должна быть равна радусу окружности. Начертите еще две окружности из этого же центра – одну сплошной толстой линией (диаметр отверстия), вторую – тонкой на ? окружности (диаметр резьбы). Сотрите первую окружность, она играла вспомогательную роль и больше не понадобится.
7
Пользуясь уже имеющейся второй проекцией и размерами, взятыми из таблицы с учетом масштаба, начертите первую проекцию гайки, В качестве ее образца используйте чертеж из ГОСТа (в нашем случае ГОСТа 5915-70). Ваш чертеж должен быть полностью идентичен этому чертежу, отличаясь от него только размерами.
8
Нанесите на чертеж все размерные линии и проставьте значения размеров – опять-таки в полном соответствии с чертежом из ГОСТа. На свободном поле ниже проекций в виде пронумерованных пунктов изложите требования, предъявляемые к изделию в отношении его твердости, класса точности, наличия или отсутствия термообработки и пр.
9
Начертите рамку для основной надписи согласно правилам оформления чертежа и заполните ее. Форма и размеры рамки, а также порядок ее заполнения зависят от того, для какой организации предназначается данный чертеж (для учебного заведения, производственного предприятия, НИИ и т.п.). Различные организации могут иметь свои формы и свой порядок заполнения основной надписи.

Совет 2: Как чертить болты

Черчение – одна из наиболее важных дисциплин в технических и инженерных специальностях, так как именно от корректности и точности чертежей различных деталей зависит, насколько правильно они будут изготовлены в реальности. Среди наиболее простых чертежей можно выделить вычерчивание гаек и болтов – такие чертежи часто используются в качестве учебных. Для наибольшей точности при вычерчивании шестигранной головки болта используйте размеры по ГОСТу.

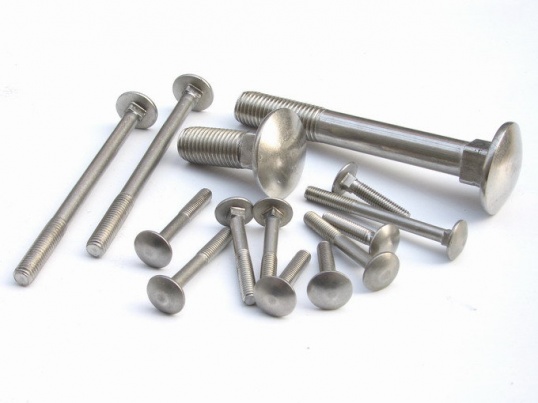

Как чертить болты
Инструкция
1
Для вычерчивания головки болта вам потребуется несколько данных – размер болта под ключ и наружный диаметр головки болта. Для того чтобы готовый чертеж полностью соответствовал измерениям головки болта под ключ по ГОСТу, начинайте выполнять чертеж – для начала начертите две перпендикулярные друг другу оси одинаковой длины. Угол между осями должен составлять 90 градусов.
2
Через центральную точку пересечения осей проведите две перекрещивающихся в центре диагонали. Угол между каждой диагональю и горизонтальной осью должен составлять 30 градусов. Соответственно, угол между диагоналями должен составлять 60 градусов.
3
Параллельно вертикальной оси справа и слева от нее проведите вертикальные прямые. Для определения расстояния от центральной вертикали до каждой из прямых, разделите на два размер головки болта под ключ.
4
Отметьте точки граней головки болта на пересечении прямых с диагоналями справа и слева. Между противоположными углами отмеченных точек по вертикали отложите расстояние, отметив его буквой U. В итоге у вас на чертеже должны появиться шесть точек, равноудаленных от центра осей.
5
С помощью линейки и карандаша соедините все точки вместе. Вы получили ровную и аккуратную шестигранную головку болта, соответствующую размеру под ключ по ГОСТу. Убедитесь в том, что все измерения были проведены верно, еще раз измерив готовый чертеж и сверив результаты с данными, указанными в оригинальных требованиях.
Источники:
  • Правила оформления чертежа
