Как подключиться к камере видеонаблюдения

Камеры видеонаблюдения, бесспорно, являются самым надежным средством всегда быть в курсе событий, происходящих дома, на работе или на дачном участке во время вашего отсутствия. Для передачи сигнала от камеры к видеорегистратору используется коаксиальный кабель – это самый обычный телевизионный кабель, которым подключаются антенны и спутниковые тарелки.

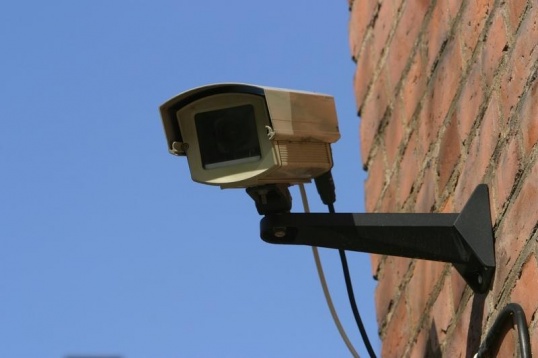

Как подключиться к камере видеонаблюдения
Инструкция
1
Прикрепите коаксиальный кабель к стене при помощи крепежа «ёлочки». Это самый простой и недорогой способ, и крепеж можно найти в любом строительном магазине.
2
Прикрепите провод питания видеокамеры к коаксиальному кабелю при помощи нейлоновых стяжек (они достаточно прочные и устойчивые к атмосферным условиям).
3
Используйте байонетный разъем (NBC) для подключения сигнала к камере видеонаблюдения. Для подсоединения NBC-разъема к коаксиальному кабелю, нужен специальный переходник - F-разъем. Чтобы его сделать, зачистите кабель от изоляции ПВХ, откусите центральную жилу, чтобы она вышла за пределы разъема примерно на 3-4 мм, вкрутите байонетный коннектор в F-разъем и перемотайте его основание изоляционной лентой для более надежной установки.
4
Подключите кабель к камере видеонаблюдения для видеорегистратора с одной стоны или же для платы видеозахвата – с другой. Для этого вам потребуется присоединить коннектор к кабелю питания. У всех типов камер видеонаблюдения имеется один стандартный разъем питания, что избавляет от лишних поисков необходимого коннектора. Раньше все коннекторы были исключительно под пайку, то есть, сначала приходилось учиться обращаться с паяльником, чтобы подключить провод к разъему. Теперь же надо всего лишь открутить винтики клемм при помощи маленькой отвертки, вставить зачищенный от изоляции провод питания «+» или «-» (синий или красный) и закрутить клеммы обратно.
5
Спрячьте узел питания в монтажной распределительной коробке, устанавливаемой, как правило, возле камеры. Это позволит предохранить провода от неблагоприятных атмосферных условий, попадания пыли, а также просто сохранить общий эстетический вид. В случае с купольными камерами видеонаблюдения узел питания прячется, как правило, в потолке над камерой.
