Как сделать чертеж стула

Сделанная своими руками или на заказ мебель придает дому особый уют. Интерьер вашей квартиры или дачи сразу приобретает оригинальность. Качественно сделанные столы и стулья совсем не похожи на те, что у соседей или родственников. Правда, для того, чтобы мебель поучилась удачной, необходимо сначала сделать чертежи. Это особенно важно, когда задуманы, например, складной стул или кресло-качалка.

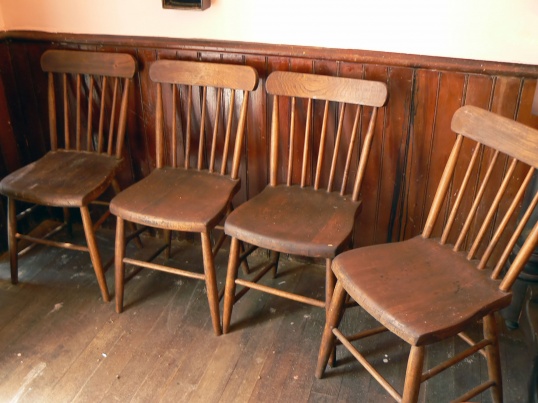

Как сделать чертеж стула
Вам понадобится
  • - миллиметровка:
  • - альбомный лист;
  • - карандаш;
  • - линейка.
Инструкция
1
Сделайте эскиз будущего стула. Он может быть похож на те, что продаются в магазине, или же представлять собой нечто оригинальное. Подумайте, будет ли это складной стул или самый обычный. Равно как необходимо решить заранее, собираетесь ли вы делать мягкие сидение и спинку или они будут из реек.
2
Определите размеры. Вам нужно знать размеры сидения, высоту и ширину спинки, высоту и толщину ножек, а также расстояние между ними. Для определения приблизительных размеров можно взять любой стул и прикинуть, насколько его параметры соответствуют тому, что вы хотите. Запишите размеры, прибавив или убавив нужное количество сантиметров.
3
Чертеж лучше делать в натуральную величину сразу на миллиметровке. Если сидение прямоугольное, поставьте точку на пересечении кромки с одной из толстых линий. Отложите вправо ширину сидения, а вниз — длину. От конечной точки ширины отложите вниз длину сидения и соедините полученные точки, чтобы получился прямоугольник.
4
Сидение может быть и в форме равнобедренной трапеции. Тогда вам нужно знать длины ее оснований. Отнимите от большего расстояния меньшее и разделите полученную величину на 2. Поставьте току на пересечении кромки листа миллиметровки с толстой линией. Отложите от нее ширину большего основания трапеции. Из конечных точек проведите перпендикуляры вниз, отложите на них длину сидения и соедините конечные точки. От перпендикуляров по нижней линии отложите величину, равную половине разности оснований. Соедините полученные точки с концами верхней линии. Если нужно, скруглите углы.
5
Точно таким же образом постройте спинку. Сначала начертите прямоугольник, соответствующий ее ширине и высоте. Затем придайте спинке необходимую форму. Она может быть овальной, трапециевидной, квадратной — словом, такой, как вам хочется. Лучше построить ее сначала на бумаге, чтобы была возможность скорректировать. Если вы предполагаете украсить спинку резьбой, ее можно не наносить в деталях, а просто обозначить место.
6
Начертите ножки У складного стула одна пара соединена со спинкой и является как бы ее продолжением. Представьте себе, что стоящий к вам боком стул вписан в прямоугольник, сторона которого равна длине сидения, а спинка вместе с парой соединенных с ней ножек являет собой диагональ. Вычислите длину этой диагонали и начертите ножку вместе с рейкой, к которой крепится спинка. Определите также их толщину. Начертите эту деталь и проставьте размеры.
7
Вычислите размеры поперечных реек, к которым крепится спинка. Они равны ширине спинки,плюс расстояние не крепление. Вычертите спинку вместе этой парой ножек. У вас получится прямоугольник, длинная сторона которого равна длине ножки вместе с высотой спинки, а ширина — ширине спинки, плюс толщина реек, плюс расстояние на крепление.
8
Вычертите стул в профиль. Начертите прямоугольник, короткая сторона которого равна ширине сидения, а диагональ — спинке вместе с ножкой. Обозначьте на чертеже места крепления сидения и второй пары ножек. Они крепятся на расстоянии примерно 1/3 высоты спинки. Изобразите вторую пару ножек и вычислите их размер. Угол между этой парой и спинкой составляет около 60°.
