Как сделать матрицу

Светодиодные матрицы используют принцип динамический индикации. Это позволяет резко сократить количество проводов от индикатора к устройству управления. Соединение светодиодов в матрицу - трудоемкий процесс, но он окупается в дальнейшем простотой изготовления соединительных кабелей и самого устройства управления.

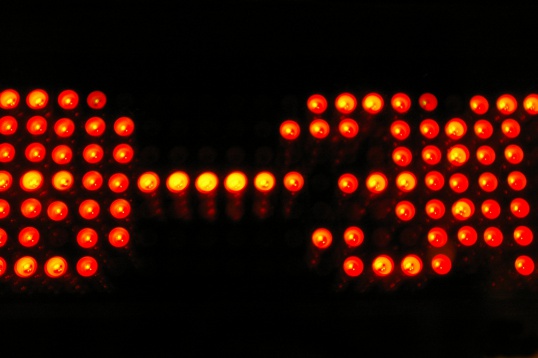

Как сделать матрицу
Инструкция
1
Возьмите панель из диэлектрического материала, имеющую необходимые размеры. Просверлите в ней отверстия под светодиоды в необходимом количестве. Эти отверстия должны иметь такие диаметры, чтобы светодиоды входили в них с небольшим усилием.
2
У каждого из светодиодов катодные выводы укоротите вдвое, а анодные оставьте той же длины.
3
Вставьте в отверстия светодиоды, расположив их выводы одинаковым образом. Если схема управления спроектирована таким образом, что ключи, управляющие строками, подключаются к катодам светодиодов, а управляющие столбцами - к анодам, расположите диоды так, чтобы воображаемые линии, соединяющие катодные выводы с анодными, были направлены вертикально. В противном случае, расположите их таким образом, чтобы указанные воображаемые линии были направлены горизонтально.
4
Закрепите все светодиоды клеем. Дождитесь полного его затвердевания.
5
Соедините катоды светодиодов между собой горизонтальными либо вертикальными шинами, в зависимости от конфигурации схемы управления.
6
Проложите между катодными и анодными выводами диодов изоляционные полоски, вырезанные из пластиковых бутылок. Их ширина должна быть равна двум третям длины анодных выводов. Их также закрепите небольшим количеством клея.
7
Соедините аноды светодиодов горизонтальными либо вертикальными шинами, также в зависимости от конфигурации схемы управления.
8
Проверьте, что все светодиоды матрицы работоспособны, поочередно подключая к выводам строк и столбцов батарейку с резистором в правильной полярности.
9
Включите резисторы последовательно либо с катодными, либо с анодными шинами матрицы.
10
Правильно подключите готовую светодиодную матрицу к схеме управления. Убедитесь, что на дисплее появилось изображение, и что устройство правильно управляет им.
11
При необходимости, обесточьте схему управления, осуществите пропайку в требуемых местах, либо замените неисправные светодиоды, а затем снова проверьте работоспособность матрицы.
