Совет 1: Как сделать тв антенну

Если у вас возникли проблемы с приемом телепередач, то не спешите тратить деньги на покупку дорогой телевизионной антенны. Есть простой, но эффективный способ изготовить антенну самому из подручных средств, не затратив много времени на это.
Как сделать тв антенну
Вам понадобится
  • две литровые алюминиевые банки из-под пива, телевизионный кабель RG 6U, два самореза или винта, деревянная вешалка, паяльник, припой, скотч.
Инструкция
1
Хорошенько вымойте и просушите банки изнутри, чтобы не налипала пыль. Бытует мнение, что у банок для изготовления тв-антенны обязательно должны сохраниться ключи-открывашки. Опытным путем было проверено, что это совсем не обязательно.
2
Изготовление тв-антенны начните с подготовки кабеля. Для этого аккуратно надрежьте в двух местах верхний изоляционный слой из пластика, примерно в 10 и 15 см от конца кабеля, и отделите этот кусок изоляции в 5 см. Под ним обнажится медная обмотка, которую следует скрутить в одну жилу.
3
Конец кабеля очистите от всех слоев изоляции и экранирующей обмотки до центральной жилы, примерно на 3-5 см. Если на банках сохранились открывашки, можно прикрутить и сердечник и экран к ним, но такое соединение менее предпочтительно, и оно отразится на качестве приема телевизионного сигнала. Не стоит также пытаться припаять кабель к алюминиевой банке - ничего не выйдет.
4
В банках с любого конца пробейте гвоздем по одному отверстию чуть меньшего диаметра, чем приготовленные саморезы. Намотайте на один из них центральный провод, на второй - скрученную ранее жилу из экранирующей обмотки тремя-пятью витками. Вверните саморезы в пробитые отверстия и пропаяйте места прилегания между кабелем и этими саморезами.
5

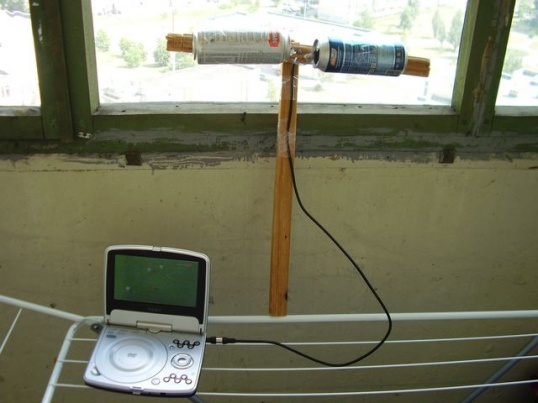

Лучшая зона приема, скорее всего, будет находиться около окна или на улице. Исходя из этого, отмерьте нужную длину кабеля (не внатяг, но и без большого запаса), отрежьте и смонтируйте на этот конец кабеля штекер для антенного гнезда телевизора. Примотайте скотчем банки к вешалке или к деревянной рейке на расстоянии 7,5 см друг от друга.
6
Теперь вам останется только найти зону наилучшего приема и закрепить готовую антенну при включенном телевизоре, а потом наслаждаться просмотром телевизионных программ.

Совет 2: Как сделать простейшую антенну

Большой популярностью у домашних мастеров пользуется простейшая антенна зигзагообразной формы, известная как антенна Харченко. Наиболее часто ее применяют для приема программ телевидения в метровом и дециметровом волновых диапазонах, а радиолюбители – для работы в УКВ диапазоне (частоты 145 и 433 МГц).
Как сделать простейшую антенну
Вам понадобится
  • -ножовка;
  • -дрель со сверлом (d не больше 5 мм) по металлу;
  • -отвертка;
  • -нож для зачистки концов коаксиального кабеля;
  • -паяльник;
  • -8 полос меди, алюминия или жести;
  • -винты;
  • -2 клеммы из жести;
  • -коаксиальный кабель;
  • -5 деревянных брусков;
  • -металлическик стержни;
  • -шурупы.
Инструкция
1
Для изготовления этой простейшей антенны вам необходимы такие материалы: 8 полос из меди, алюминия или оцинкованной жести размером L×B мм (L – длина полосы, L= λ/4, где λ – средняя длина волны канала, на который необходимо настроится, или соответствующего середине ТВ диапазона, который используется в вашем регионе; определяется по справочным материалам, см. например http://www.2x2business.ru/ant1.htm; B – ширина 10-40 мм); винты (заклепки) для соединения полос между собой; 2 клеммы из жести (10×10 мм, с отверстием под винт); коаксиальный кабель с волновым сопротивлением 50 или 75 Ом; 4 деревянных бруска длиной (0,17-0,22)λ для закрепления полотна антенны на деревянной несущей, сама деревянная несущая (деревянный брусок, размеры которого зависят от антенны); металлические стержни (полосы) длиной 0,8 λ для изготовления рефлектора; шурупы для крепежа полотна антенны (по два на каждый из 4 брусок-стойку) и металлических полос рефлектора.
2
Нарежьте 8 полос из меди или алюминия необходимой длины. Просверлите на концах этих полос отверстия диаметром, достаточным для свободного прохождения винтов, которые вы будете использовать для крепежа.
3
Соедините под углом около 90º отдельно две пары полос, закрепив их винтами. Собранные уголки наложите незакрепленными концами, чтобы образовался ромб. Его незакрепленные вершины ориентированы вверх и вниз.
4
Прикрепите полученный ромб в верхней его вершине к одной из 4-ех стоек с помощью шурупа. Разведите концы незакрепленных полос, образующих нижнюю вершину ромба таким образом, чтобы расстояние между отверстиями на этих концах составило 30-35 мм. Повторите шаги 3, 4 для образования и крепежа второго ромба, поменяв лишь вершины для закрепления (нижняя) и вершину, концы которой разводятся (верхняя).
5
Наложите две получившиеся ромбовидные рамки в местах отверстий незакрепленных полос, сверху положите клеммы из жести и закрепите в таком виде всю конструкцию к двум оставшимся брускам-стойкам с помощью шурупов.
6
Припаяйте к жестяным клеммам коаксиальный кабель: к одной из них – центральную жилу, а к другой – оплетку. Для предотвращения возможной коррозии, место пайки необходимо защитить при помощи влагостойкого лака или клея. Прикрепите 4 деревянных бруска-стойки с полученным полотном антенны к несущей стойке. Кабель можно закрепить на нижней рамке антенны с помощью изоляционной ленты или пластиковых хомутов.
7
Для усиления сигнала на несущую стойку на расстоянии (0,17-0,22)λ от изготовленной антенны крепится рефлектор, состоящий из параллельных друг другу металлических стержней (полос). Ширина такого усиливающего экрана – 0,8 λ, расстояние между его стержнями – 0,08 λ. Вместо квадратов (ромбов) для изготовления полотна антенны используют также треугольники или окружности.
Обратите внимание
Будьте предельно осторожны при работе у окна, чтобы избежать падения.
Полезный совет
Не складывайте излишки кабеля рабочей антенны кольцами, это ухудшает качество приема сигнала.
