Инструкция
1

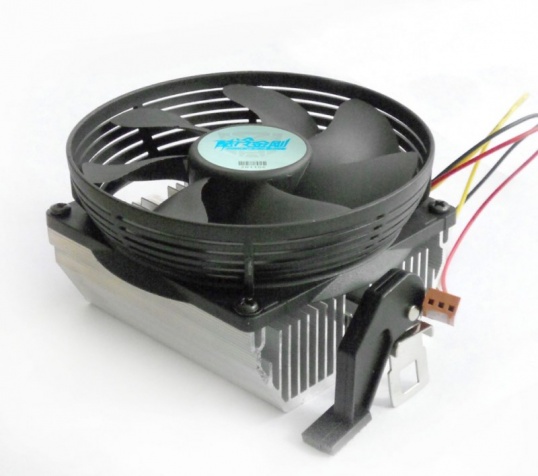

Схема регулятора оборотов кулера достаточно проста и содержит три электронных компонента. Это резистор, переменный резистор и транзистор. Данная схема регулирует напряжение, подаваемое на двигатель кулера. Этим самым мы меняем и частоту вращения вентилятора.
2
В схему регулятора оборотов введен специально постоянный резистор. Его работа – ограничение минимальных оборотов вентилятора, чтобы обеспечить надежный его запуск даже при самых малых оборотах. Если бы этого резистора не было, неопытный пользователь мог бы поставить слишком низкое напряжение, при котором вентилятор и дальше бы крутился на малых оборотах. Но при следующем включении компьютера он бы уже не запустился.
3
Теперь поговорим о монтаже и подключении регулятора скорости кулера. Подключается он в разрыв провода питания вентилятора красного цвета (цепь +12 В). Если у кулера есть четыре вывода (черный, зеленый, синий и желтый), то регулятор следует включить в разрыв уже желтого провода.
4

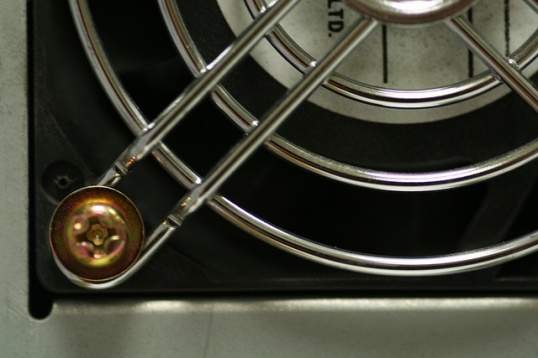

Собранный регулятор оборотов можно установить в любом месте системного блока. Для этого сверлим отверстие диаметром переменного резистора, нами используемого, вставляем в отверстие резистор и затягиваем специальной гайкой, которая идет с резистором в комплекте. На ось нашего переменного резистора можем надеть удобную ручку.
5
Заметим, что если у нас будет сильно греться транзистор регулятора, потребуется его установка на небольшой радиатор. Эту роль может сыграть кусочек пластины из меди или алюминия 3х2 см в 2-3 мм толщиной. Однако практика показывает, что если к регулятору оборотов подключить стандартный компьютерный кулер, необходимость в радиаторе отпадет, поскольку транзистор испытывает лишь незначительный нагрев.
