Как проверить провод тестером

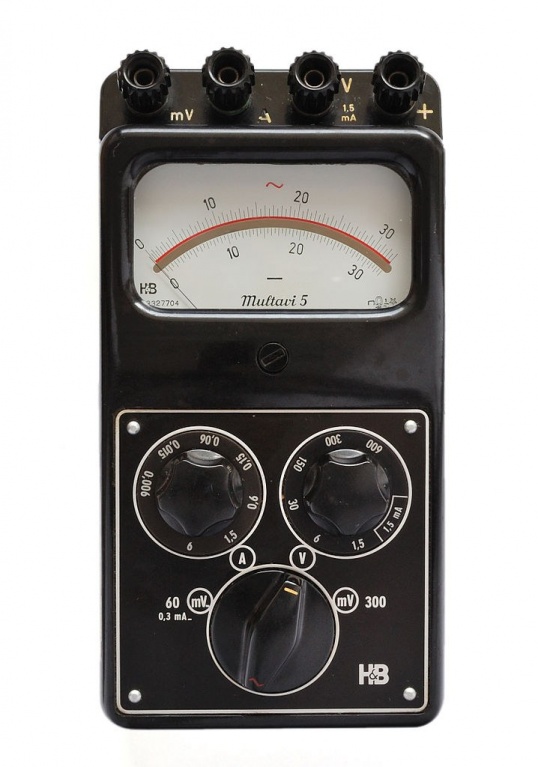

Тестером, или авометром, называется комбинированный прибор, заменяющий вольтметр, амперметр и омметр. Его цифровой вариант носит название мультиметра. Одной из областей применения такого аппарата является проверка целостности проводников, на жаргоне именующаяся прозвонкой.
Как проверить провод тестером
Инструкция
1
Отсоедините щупы авометра или мультиметра от каких-либо внешних цепей. Штекер черного щупа подключите к общему гнезду тестера, а красного или белого (зависит от модели прибора) - к гнезду, предназначенному для измерения сопротивления на самом грубом пределе.
2
Проводник, целостность которого необходимо проверить, отсоедините с обеих сторон от каких-либо внешних цепей. Если проверяется многожильный кабель, это касается всех входящих в его состав проводников.
3
Переключателем мультиметра выберите самый грубый из пределов измерения сопротивления. При наличии режима звуковой прозвонки включите именно его.
4
Соедините щупы муюду собой. У стрелочного авометра стрелка должна отклониться примерно до последнего деления, а у цифрового мультиметра на индикаторе должны появиться нули (допускается отображение цифры 1 или 2 в младшем разряде). Если включен режим звуковой прозвонки, послышится писк.
5
У стрелочного тестера, не размыкая щупов, регулятором установите стрелку точно на последнее деление шкалы (для режима омметра оно - первое).
6
Разомкните щупы, а затем подсоедините их к проводу. Если он цел, прибор покажет нулевое сопротивление.
7
У многожильного кабеля, проводники которого не отличаются друг от друга цветом изоляции, при помощи тестера или мультиметра найдите начальные и конечные точки каждой из жил. Промаркируйте их кусочками цветной изоленты. Нелишним будет и проверить кабель на наличие замыканий между проводниками. Если же режим работы кабеля таков, что замыкания грозят неисправностями или возгоранием, данная проверка и вовсе обязательна.
8
Отключите прибор от кабеля. Сам кабель подключите к цепям устройства, в составе которого его предполагается использовать. Не перепутайте при этом его проводники. Мультиметр или тестер переключите в такой режим, в котором от его батарей не потребляется энергия.
