Вам понадобится
  • Предпусковой подогреватель Webasto, блок управления, таймер, топливный дозирующий насос, предохранители, шланги, провода, кабели, хомуты, винты, антикоррозионная смазка, струбцины, дрель, динамометрический (моментный) ключ, емкость под охлаждающую жидкость, охлаждающая жидкость.
Инструкция
1
Отключите и снимите аккумуляторную батарею. Снимите воздушный фильтр, абсорбер и защиту картера двигателя.
2
Откройте крышку бака с топливом, провентилируйте. Уберите из салона заднее сиденье.
3
Отметьте положение кронштейна с пусковым подогревателем. Монтируйте его вертикально в моторном отсеке со стороны бензобака. Просверлите отверстия для крепления. Закрепите кронштейн винтами, предварительно сняв Webasto. Прикрепите пусковой подогреватель на место.
4
Предпусковой подогреватель врезается в систему охлаждения автомобиля
Подключите Webasto к охлаждающему контуру автомобиля. Хомуты на шлангах затягивайте с моментом 2,0+0,5 Нм. Шланг, соединяющий двигатель с радиатором отопителя салона, зажмите струбцинами. Поставьте под это место емкость для слива антифриза. Разрежьте шланг.
5
Шланг охлаждающей системы, идущий от двигателя, соедините с входом в предпусковой подогреватель. Шланг, выходящий из Webasto, подсоедините к тому концу, который идет на вход радиатора отопителя салона. Используйте входящие в комплект предпускового подогревателя соединительные пластиковые трубки и хомуты.
6

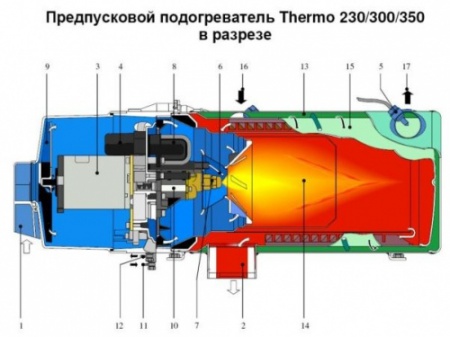

Сгоревшее топливо разогревает антифриз
Сделайте отвод выхлопных газов. Наденьте с помощью хомута на выхлопной патрубок предпускового подогревателя выпускной трубопровод. Проложите его от отопителя к передней стенке кузова так, чтобы он не касался резиновых и пластиковых деталей. Направьте срез вниз. Закрепите хомутом.
7
Вставьте тройник Webasto в топливопровод слива и затяните соединение хомутами. Проложите топливопровод предпускового подогревателя таким образом, чтобы защитить его от истирания и механического повреждения. Прикрепите шланг пластиковыми хомутами к деталям кузова.
8
Установите топливный насос Webasto с помощью входящей в комплект металлической пластины, амортизатора и резинового хомута. Подсоедините насос к уже проложенному топливному шлангу и к топливному штуцеру предпускового подогревателя при помощи соединительных трубок и хомутов.
9
Проложите электрический кабель от отопителя к топливному насосу и с помощью штекера подключите его.
10
Закрепите блок управления Webasto в максимально сухом и чистом месте с помощью пластины и винтов. Подключите отопитель Webasto к контроллеру.
11
Прикрепите держатели колодки предохранителей Webasto винтами-саморезами. Наденьте на них колодку.
12
Установите аккумулятор на место. Подключите питание предпускового подогревателя Webasto.
13
Подключите АКБ. Все, что было в начале работ демонтировано, установите на место. Проверьте все шланги, трубопроводы, провода, их разъемы и соединения на прочность. Закрепите то, что плохо зафиксировано.
14
Запустите двигатель, удалите воздушную пробку из системы охлаждения. Выключите двигатель. Долейте охлаждающую жидкость.
15
Включите отопление салона на обогрев и снова заведите автомобиль.
