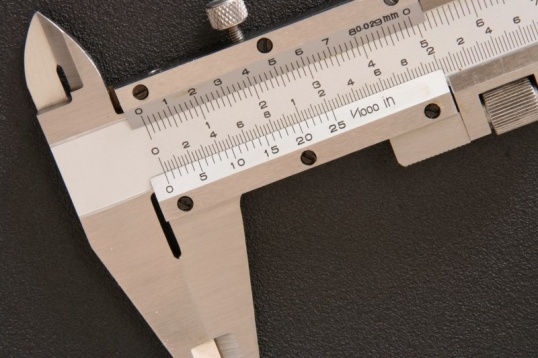

Совет 1: Как определить класс точности прибора

Класс точности является одной из основных характеристик любого измерительного прибора. Для каждого класса существует определенный размер допустимой погрешности. Любые измерения проводятся для того, чтобы получить наиболее достоверные данные о физических данных объекта. Измерительный прибор должен соответствовать поставленной задаче. При оценке его качества необходимо учесть несколько параметров, в том числе и класс точности.
Вам понадобится
  • - прибор;
  • - нормативная документация на прибор.
Инструкция
1
Класс точности прибора обычно указывается на шкале. Он указывается и в инструкции, которая прилагается к прибору. Посмотрите, какими символами он обозначен. Это могут быть прописные латинские буквы, римские или арабские цифры. В последнем случае добавляется какой-либо дополнительный символ.
2
Если класс точности обозначен латинской маркировкой, это означает, что определяется он по абсолютной погрешности. Арабские цифры без дополнительных значков свидетельствуют о том, что определяющей является приведенная погрешность, при этом учитывается максимальное или минимальное значение возможного измерения. Дополнительным значком может быть, например, галочка. В этом случае также определение класса идет по приведенной погрешности, однако на основании длины шкалы. При определении класс по относительной погрешности проставляются римские цифры.
3
Прибор может не иметь никакой маркировки. Это значит, что погрешность может составлять более 4%, то есть пользоваться им можно только для очень приблизительных измерений. В этом случае размер погрешности установите сами. Он приблизительно равен половине цены деления. При этом результат измерения может быть как больше истинного на размер погрешности, так и меньше. Маркировка должна соответствовать государственным стандартам.
4
Вычислите погрешность. Класс точности определяется как отношение той или иной погрешности к точному значению. Например, абсолютную можно представить в виде разности между точным и приблизительным значениями х и а, то есть в виде формулы s=(x-a) Относительная определяется как отношение этой же разнице к величине а, а приведенная – к длине шкалы l. Умножьте полученный результат на 100%.
5
Существует восемь классов точности стрелочных приборов. Они определяются по приведенной погрешности. Делятся они на прецизионные и технические. Первые применяются для точных измерений – например, в лабораториях. Диапазон погрешностей у этих классов – от 0,05 до 0,5.Приборы, относящиеся ко второй категории, Они могут давать погрешность от 1,0 до 4, 0. При этом по всей длине шкалы расхождение между данными измерения и фактическим значением одно и то же.

Совет 2: Как увеличить точность измерения эдс

Для правильного определения параметров источника тока иногда необходимо повысить точность измерения его электродвижущей силы. Для этого следует использовать вольтметры более высокого класса точности или же использовать специальные схемы на усилителях постоянного тока. Если на входе такого усилителя будет установлен полевой транзистор, входное сопротивление усилителя будет очень велико по сравнению с выходным сопротивлением источника тока и погрешность при измерении будет ничтожна.
Вам понадобится
  • - 2 транзистора КП103К;
  • - 2 резистора 3,6 кОм;
  • - резистор 4,7 кОм;
  • - резистор 4,7 мОм;
  • - резистор 2 кОм;
  • - переменный резистор 10 кОм;
  • - подстроечный резистор 51 кОм;
  • - выключатель;
  • - соединительные провода;
  • - паяльник 25 Ватт;
  • - канифоль и олово;
  • - вольтметр.
Инструкция
1
Спаяйте одним выводом вместе резисторы 4,7 мОм, 4,7 кОм и 2 кОм. Спаяйте вместе стоки транзисторов и второй вывод резистора 2 кОм. Затвор первого транзистора припаяйте к свободному выводу резистора 4,7 мОм, а затвор второго транзистора припаяйте к свободному выводу резистора 4,7 кОм.
Схема калибровочного вольтметра
2
Вывод ползунка переменного резистора 10 кОм припаяйте к выводу выключателя питания. Свободные выводы переменного резистора 10 кОм припаяйте к резисторам 3,6 кОм. Свободный вывод резистора 3,6 кОм, подстроечного резистора 51 кОм и исток первого транзистора спаяйте вместе. Припаяйте свободный вывод второго резистора 3,6 кОм к истоку второго транзистора.
3
Спаяйте вместе свободные выводы подстроечного резистора 51 кОм и подключите к отрицательному выводу вольтметра. Положительный вывод вольтметра подключите к истоку второго транзистора. Вольтметр включите в диапазоне измерения напряжения от 0 до 1 Вольта.
4
Свободный вывод выключателя подсоедините к отрицательному выводу батареи питания. Положительный вывод припаяйте к спаянным вместе выводам резисторов 4,7 мОм, 2 кОм и 4,7 кОм. Батарею питания сделайте из соединенных последовательно трех элементов 3336 напряжением 4,5 Вольт. Усилитель сохраняет работоспособность при падении напряжения батареи до 9 Вольт.
5
Данный усилитель рассчитан на измерение постоянного напряжения в пределах от 0 до 1 Вольта. Входное сопротивление больше 4 мОм. Для измерения больших напряжений изготовьте высокоомные делители напряжения: для измерения напряжений в пределах 10, 100 и 1000 Вольт 1:10, 1:100 и 1:1000 соответственно.
6
Для монтажа усилителя (особенно делителей) используйте материал с высокими изоляционными свойствами. Для делителей изготовьте отдельный корпус. Для проверки напряжения питания усилителя изготовьте отдельный делитель с соотношением 1:15. Смонтируйте его в том же корпусе, что и усилитель. Установите кнопку без фиксации, работающую на замыкание. Через эту кнопку подключите делитель к входу усилителя. Теперь вы в любой момент сможете проверить состояние батареи.
Видео по теме
Обратите внимание
Методы измерений на точность не влияют. Разумеется, каждым прибором необходимо пользоваться в соответствии с его назначением и инструкцией. Условия для измерения объекта должны соответствовать установленным стандартам – например, принятым показателям температуры и влажности.
Источники:
  • класс точности измерительного прибора
